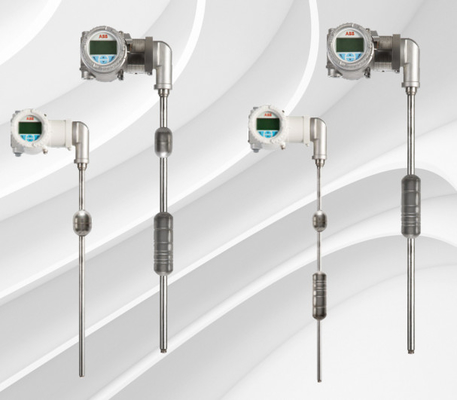

এবিবি এলএমটি 100 ম্যাগনেট্রিক্টিভ লেভেল ট্রান্সমিটার উচ্চ নির্ভুলতা তরল স্তর এবং ইন্টারফেস স্তর সনাক্তকরণ

বৈশিষ্ট্য
• উচ্চ নির্ভুলতাঃ পূর্ণ স্কেলের 0.01 শতাংশ বা ±1.27 মিমি
• পুনরায় ক্যালিব্রেশনের প্রয়োজন নেইঃ এটি সেট করুন এবং এটি ভুলে যান
• সুপার সেন্সর (পেটেন্ট ৫),473২৪৫)
• এইচএমআই ডিসপ্লে সহ স্থানীয় নির্দেশ
• পৃথক ফিল্ড টার্মিনাল সহ ডাবল কম্পার্টমেন্ট হাউজিং
কম্পার্টমেন্ট
• লুপ 22 মিটার (75 ফুট) প্রোব দৈর্ঘ্য পর্যন্ত চালিত
• মোট এবং/অথবা ইন্টারফেস স্তরের পরিমাপ
• চাপ ১৬৫.৪৮ বার (২৪০০ পিসিজি)
স্টেড. ১২৪.১ বার (১৮০০ পিসিজ)
• তাপমাত্রা পরিসীমাঃ ₹195.5 থেকে 426.6 °C (₹320 থেকে 800 °F)
অপশন সহ
• ফিল্ড প্রতিস্থাপনযোগ্য / আপগ্রেডযোগ্য ইলেকট্রনিক্স মডিউল
• বিল্ট ইন আরএফআই/ইএমআই ফিল্টার
• ডিজিটাল যোগাযোগ
• 4 থেকে 20 এমএ হার্ট® আউটপুট
• হার্ট ৭ এবং ফাউন্ডেশনTM ফিল্ডবাস আইটিকে৬।3.0
• গ্লোবাল বিপজ্জনক অবস্থান অনুমোদন এবং SIL 2/3 সক্ষম

ইলেকট্রনিক ট্রান্সমিটার
পুনরাবৃত্তিযোগ্যতা ± 0.005 % পূর্ণ স্কেল বা 0.31 মিমি (0.012 ইঞ্চি), যেটি বেশি
অ-রৈখিকতা ± 0.01 % পূর্ণ স্কেল বা 0.86 মিমি (0.034 ইঞ্চি), যেটি বেশি
পরিমাপের নির্ভুলতা ±0.01 % পূর্ণ স্কেল বা 1.27 মিমি (0.050 ইঞ্চি), যেটি বেশি1
সরবরাহ ভোল্টেজ 12 থেকে 43 ভি ডিসি 4 থেকে 20 এমএ হার্ট লুপ চালিত, ফাউন্ডেশন ফিল্ডবাসের জন্য 9.0 থেকে 32 ভি ডিসি
আউটপুট/যোগাযোগ 4 থেকে 20mA HART7 বা FOUNDATION ফিল্ডবাস ITK 6।3.0
ব্যবহারকারীর ইন্টারফেস NE107 বার্তা সহ ইন্টারেক্টিভ প্রদর্শন, DTM, EDDL, FDI
লেখার সুরক্ষা হার্ডওয়্যার সুইচ এবং সফটওয়্যার সুইচ
বিদ্যুৎ খরচ ৪ থেকে ২০ এমএ ৩৬.০ ভোল্ট ডিসি ৩.৬ এমএ ০.১৩ ওয়াট; ২১ এমএ ০.৭৬ ওয়াট
১২.০ ভোল্ট ডিসি ৩.৬ এমএ ০.০৪৩ ওয়াট; ২১ এমএ ০.২৫ ওয়াট
হার্ট মোড (4.0mA) 36.0 V DC 0.144 W এ
১২.০ ভোল্ট ডিসি ০.০৪৮ W
FF মোড (17 mA) 9.0 V DC 0.153 W এ
32.0 ভোল্ট DC 0.544 W এ
সর্বাধিক লাইন প্রতিরোধ 4 থেকে 20mA এ 36,0 V DC এবং 21 mA, 1142 Ω*
২৪.০ ভোল্ট ডিসি এবং ২১ এমএ, ৫৭১ ওম
১৩.৫ ভোল্ট ডিসি এবং ২১ এমএ, < ৭২ ওএম**
**হার্ট যোগাযোগের সাথে সর্বোচ্চ অনুমোদিত 700 Ω
** বর্তমান/প্রতিরোধ চার্ট দেখুন
হার্ট মোড (4mA) < 650 থেকে 700 Ω
FF মোড (17mA) 32.0 V DC, 1500 Ω এ।
৯.০ ভোল্ট ডিসি, ৫০ ওম।
পোলারিটি সুরক্ষা 4 থেকে 20 এমএ, লুপ সহ সিরিজ ডায়োড, ফাউন্ডেশন ফিল্ডবাস এবং প্রোফিবাস পিএ, পোলারিটি অসংবেদনশীল
আপডেট রেটঃ প্রতি সেকেন্ডে ১০টি পরিমাপ
ন্যূনতম পরিমাপ স্প্যান 76.2 মিমি (3.0 ইঞ্চি), ছোট স্প্যান প্রয়োজন হলে কারখানার সাথে পরামর্শ করুন
ডিম্পিং ফিল্ড সামঞ্জস্যযোগ্য, পরিসীমাঃ 0 থেকে 60 সেকেন্ড
অ্যালার্ম আউটপুট 4 থেকে 20 mA এর জন্যঃ NE43, সফ্টওয়্যার বা হার্ডওয়্যার নির্বাচনযোগ্য। উচ্চতর (21 mA) বা নিম্ন স্তরের (3.6 mA)
অতিরিক্ত উত্তাপ দমন ইন্টিগ্রেটেড অতিরিক্ত উত্তাপ দমন বিকল্প কোড S1 সঙ্গে উপলব্ধ IEC61000-4-5, 1kV/2kV, মানদণ্ড B পূরণ
পরিবেষ্টিত তাপমাত্রা 40 থেকে 85 °C (40 থেকে 185 °F) পরিবেষ্টিত2
আর্দ্রতা ০ থেকে ১০০% RH
লিনিয়ারাইজেশন 21 পয়েন্ট টেবিল উপলব্ধ
তাপমাত্রা সেন্সর (ঐচ্ছিক) 1000 ওহম Pt RTD, বিকল্প কোড SER বা STL
তাপমাত্রা সহনশীলতা শ্রেণি IEC 60751 ক্লাস B, ±(0.3+0.005[t]) ₹70° থেকে 230 °C
বক্স ডাবল বক্স
আবরণ উপাদান পাউডার লেপ বা 316 স্টেইনলেস স্টীল সঙ্গে ঢালাই কম তামা অ্যালুমিনিয়াম
রিমোট ট্রান্সমিটার স্ট্যান্ডার্ড রিমোট দূরত্ব 5 মি (16 ফুট), 10 মি (33 ফুট), 20 মি (66 ফুট), 30 মি (98 ফুট)
ডিভাইস ট্যাগ উপাদান AISI 316 স্টেইনলেস স্টীল
বৈদ্যুতিক সংযোগ দুটি M20 x 1.5 বা দুই 1⁄2 ইঞ্চি FNPT, অ্যাডাপ্টার এবং বাস সংযোগকারী এছাড়াও উপলব্ধ
আইপি৬৬, এনইএমএ ৪এক্স
1 পরিমাপের নির্ভুলতা একটি ক্যালিব্রেশন চুম্বক ব্যবহার করে কারখানার পরিবেষ্টিত অবস্থায় (23.88 ° F ± 5.6 ° C [75 ° F ± 10 ° F]) রেকর্ড করা হয়। নির্ভুলতা আরও বেশি হতে পারে
অন্যান্য কারণের দ্বারা প্রভাবিত হয় যেমন ভাসমান হিস্টেরেসিস, ইনস্টলেশন, প্রক্রিয়া শর্ত এবং পরিবেশের শর্ত।
2 কিছু সংস্থার অনুমোদন ভিন্ন হতে পারে।
সেন্সর টিউব
স্ট্যান্ডার্ড অপশন
উপাদান 316 / L স্টেইনলেস স্টীল খাদ 20, Hastelloy® C ¢ 276, PFA ¢ Teflon ® জ্যাকেটযুক্ত, অনুরোধের উপর অন্যান্য
প্রক্রিয়া তাপমাত্রা ₹195.5 থেকে 121.1 °C (₹320 থেকে 250 °F) পর্যন্ত 427 °C (800 °F) বিকল্প সহ
প্রসেস চাপ ₹1.0 থেকে 124.1 বার @ 149 °C (₹14.7 থেকে 1800 পিসিগ @ 300 °F) 165.47 বার (2400 পিসিগ) সর্বোচ্চ HP জোন টাইপ সঙ্গে
সেন্সর কূপের মধ্যে সর্বাধিক W/W7 নমনীয় প্রোব
প্রোবের দৈর্ঘ্য
সহনশীলতা
±3.2 মিমি (0.125 ইঞ্চি) থেকে 3.0 মিটার (10 ফুট); ±6.4 মিমি (0.25 ইঞ্চি) থেকে 6.0 মিটার (20 ফুট);
±9.0 মিমি (0.35 ইঞ্চি) থেকে 9.0 মি (29.5 ফিট); +/?? 25.4 মিমি (1.0 ইঞ্চি) থেকে 22.86 মি (75 ফিট)
এমএনপিটি কম্প্রেশন ফিটিং প্লাগ, গ্রিড ফিটিং, লস ফ্ল্যাঞ্জ এবং ওয়েল্ড ফ্ল্যাঞ্জের মধ্যে 3⁄4 মাউন্ট করা
প্রসেস সংযোগগুলিও উপলব্ধ
