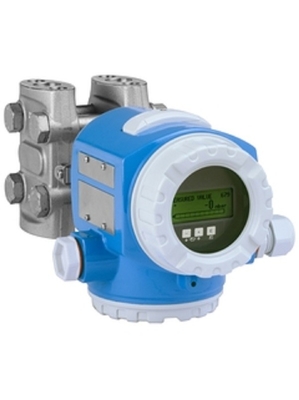

PMD75-ACA7FB3DAAU ডিফারেনশিয়াল চাপ ডেল্টাবার PMD75 FKM ভিটন সিল

PMD75-ACA7FB3DAAU ডিফারেনশিয়াল চাপ ডেল্টাবার PMD75

অনুমোদনঃ বিপজ্জনক এলাকা নয়
আউটপুট; অপারেটিংঃ সি 4-20mA হার্ট; ভিতরে
হাউজিং; কভার সিলিং; ক্যাবল এন্ট্রিঃ A T14 Alu IP66/67 NEMA6P; EPDM; M20 গ্রন্থি, T14 = পাশের কভার (Ex d > M20 thread)
নামমাত্র পরিসীমা; সেল উপাদান; PN: 7F 500mbar/50kPa/7.5psi; 316L; 160bar/ 16MPa/2400psi
ক্যালিব্রেশন; ইউনিটঃ বি ** কাস্টমাইজড; অতিরিক্ত স্পেসিফিকেশন দেখুন।
ঝিল্লি উপাদানঃ ৩ মোনেল
প্রসেস সংযোগঃ D NPT1/4-18 IEC61518 UNF7/16-20, 316L 2 ভালভ সহ, 316L
সিলঃ এফকেএম ভিটন
অতিরিক্ত বিকল্প 1: A নির্বাচন করা হয়নি
অতিরিক্ত বিকল্প ২ঃ U মাউন্টিং ব্রকেট, দেয়াল/পাইপ, ৩১৬এল, ভারী কাজ করার জন্য ডিজাইন
বিস্তারিতঃনিম্ন পরিসীমা মানঃ -১০ এমবিআর
উপরের পরিসীমা মানঃ 300 mbar
পরিমাপের বৈশিষ্ট্যঃ রৈখিক
4mA এ প্রদর্শন (শুধুমাত্র হার্ট): শূন্য
20mA এ প্রদর্শন (শুধুমাত্র হার্ট): শূন্য
ডিসপ্লে ইউনিটঃ শূন্য

এক নজরে স্পেক্স
সঠিকতা
স্ট্যান্ডার্ডঃ ০.০৫%
প্লাটিনামঃ 0.035% পর্যন্ত
সর্বোচ্চ পরিমাপ ত্রুটি
0,075%
প্লাটিনাম ০.০৫%
প্রক্রিয়া তাপমাত্রা
-৪০ ডিগ্রি সেলসিয়াস...৮৫ ডিগ্রি সেলসিয়াস
(-৪০ ডিগ্রি ফারেনহাইট থেকে ১৮৫ ডিগ্রি ফারেনহাইট)
মাঝারি তাপমাত্রা পরিসীমা
চাপ পাইপিং থেকে তাপমাত্রা গ্রেডিয়েন্ট
চাপ পরিমাপের পরিসীমা
১০ এমবিআর...২৫০ বার
(0.15 psi...3750 psi)
প্রসেস চাপ / সর্বোচ্চ অতিরিক্ত চাপের সীমা
৪২০ বার (৬৩০০ পিএসআই)
প্রধান ভিজা অংশ
অ্যালগ্রিড সি-২৭৬
৩১৬ এল
মোনেল
ট্যান্টালিয়াম
সর্বোচ্চ পরিমাপ দূরত্ব
৪০০ মিটার (১,৩১২ ফুট) H2O
সর্বোচ্চ প্রসেস চাপ
সর্বোচ্চ ৪২০ বার
(সর্বোচ্চ ৬০৯১ পিএসআই)
উপাদান প্রক্রিয়া ঝিল্লি
৩১৬এল, অ্যালোয় সি,
ট্যান্টাল,
গোল্ড-রোডিয়াম
পরিমাপ সেল
১০ এমবিআর...২৫০ বার
(0.15 psi...3750 psi)

প্রয়োগের ক্ষেত্র
ডেল্টাবার পিএমডি 75 ডিফারেনশিয়াল চাপ ট্রান্সমিটার পিজোরিসিটিভ সেন্সর এবং ঝালাই করা ধাতব ঝিল্লি সহ তরল, বাষ্প এবং গ্যাসের অবিচ্ছিন্ন পরিমাপের জন্য সমস্ত শিল্পে ব্যবহৃত হয়।3-কি অপারেশন সহজ এবং নির্ভরযোগ্য কমিশনিং এবং অপারেশন সক্ষম. ইন্টিগ্রেটেড হিস্টোরোম ডেটা মডিউল প্রক্রিয়া এবং ডিভাইস পরামিতিগুলির সহজ পরিচালনার অনুমতি দেয়। SIL2/3 সুরক্ষা অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আইইসি 61508 অনুসারে ডিজাইন করা হয়েছে।
তরল পদার্থের মধ্যে স্তর, ভলিউম বা ভর পরিমাপের জন্য, ডিফারেনশিয়াল চাপের পর্যবেক্ষণ এবং গ্যাস, বাষ্প এবং তরলগুলির প্রাথমিক উপাদানগুলির সাথে একত্রে প্রবাহ পরিমাপ (ভলিউম বা ভর প্রবাহ) ।

• প্রসেস সংযোগঃ থ্রেড
• প্রক্রিয়া তাপমাত্রাঃ -40 থেকে +85°C (-40 থেকে +185°F)
• পরিমাপ পরিসীমাঃ 0.25mbar থেকে 40bar (0.0036 থেকে 600psi)
• নির্ভুলতাঃ ±0.05%, "প্ল্যাটিনাম" ±0.035% (ঐচ্ছিক)
• আন্তর্জাতিক বিস্ফোরণ সুরক্ষা শংসাপত্র, ওভারফিল প্রতিরোধ WHG, SIL, স্বাস্থ্যকর অনুমোদন, নৌ অনুমোদন

সুবিধা

• সর্বোত্তম নির্ভুলতা, পুনরুত্পাদনযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা
• আইইসি ৬১৫০৮ অনুযায়ী শংসাপত্রপ্রাপ্ত SIL২/৩ পর্যন্ত সক্ষমতার সাথে গ্যাস টাইট ফিডথ্রোর কারণে সর্বোচ্চ নিরাপত্তা
• স্থানীয় প্রদর্শন মাধ্যমে সহজ মেনু-নির্দেশিত কমিশনিং, হার্ট, PROFIBUS PA, FOUNDATION ফিল্ডবাসের সাথে 4 থেকে 20mA
• দ্রুত এবং সহজ কমিশনিং, রক্ষণাবেক্ষণ এবং নির্ণয়ের জন্য হিস্টোরম ডেটা ম্যানেজমেন্ট ধারণা
• সেন্সর, ডিসপ্লে বা ইলেকট্রনিক্সের সহজ প্রতিস্থাপনের জন্য মডুলার ধারণার মাধ্যমে ব্যয় সাশ্রয়
• ৪২০ বার / ৪২ এমপিএ / ৬৩০০ পিএসআই পর্যন্ত ওভারলোড প্রতিরোধী, ফাংশন-মনিটর
• নিরবচ্ছিন্ন এবং স্বাধীন সিস্টেম ইন্টিগ্রেশন (HART/PA/FF)
