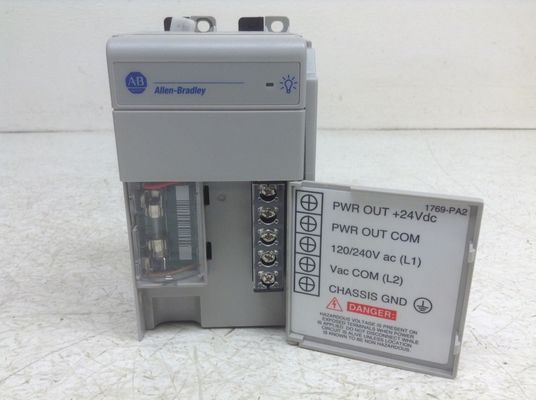

1769-PA2 কমপ্যাক্ট লজিক্স পাওয়ার সাপ্লাই মডিউল

বিবরণ: 1769-PA2 হল একটি 1769 কম্প্যাক্টলজিক্স পাওয়ার সাপ্লাই। এই পাওয়ার সাপ্লাইয়ের ইনপুট ভোল্টেজ রেঞ্জ 85 – 265VAC, যা 120V/220V AC এর একটি নামমাত্র ইনপুটে কাজ করে। এটিতে 5.0V এ 2.0A এবং 24VDC এ 0.8A এর কারেন্ট ক্ষমতা রয়েছে।

1769-PA2 হল একটি কম্প্যাক্টলজিক্স I/O পাওয়ার সাপ্লাই। এই পাওয়ার সাপ্লাইটি প্রাথমিকভাবে I/O পাওয়ার সাপ্লাই হিসাবে ব্যবহৃত হয়, একটি কম্প্যাক্টলজিক্স অ্যাসেম্বলিতে বা একটি এক্সপেনশন I/O ব্যাঙ্কে ইনস্টল করা হয়। এটি একটি সিস্টেমে ইনস্টল করা মডিউলের উভয় দিকে সংযুক্ত মডিউলগুলিতে পাওয়ার সরবরাহ করে, প্রয়োজনীয় পাওয়ার সাপ্লাই দূরত্ব রেটিং বিবেচনা করে।

যখন একটি কম্প্যাক্টলজিক্স কন্ট্রোলার অ্যাসেম্বলির সাথে ইনস্টল করা হয়, তখন পাওয়ার সাপ্লাইয়ের উভয় দিকে কম্প্যাক্ট I/O মডিউল ইনস্টল করা যেতে পারে কারণ পাওয়ার সাপ্লাই উভয় দিকেই পাওয়ার সরবরাহ করতে পারে এবং পাওয়ার সাপ্লাই দূরত্ব রেটিং উভয় দিকেই গণনা করা যেতে পারে। এই পাওয়ার সাপ্লাইয়ের উভয় দিকে আট (8) পর্যন্ত 1769 মডিউল ইনস্টল করা যেতে পারে।

এই পাওয়ার সাপ্লাইয়ের জন্য প্রয়োজনীয় ইনপুট ভোল্টেজ রেঞ্জ হল 85-265VAC, 47-63 Hz ফ্রিকোয়েন্সি সহ। এটিতে 5VDC এ 2.0A এবং 24VDC এ 0.8A এর কারেন্ট ক্ষমতা রয়েছে। এই মডিউলটি একটি অভ্যন্তরীণ ফিউজ দিয়ে সজ্জিত যা Wickmann 19195-3.15A বা Littelfuse 02183.15MXP দিয়ে প্রতিস্থাপন করা যেতে পারে।

এই পাওয়ার সাপ্লাইয়ের মাত্রা 118 x 70 x 87 মিমি (4.65 x 2.76 x 3.43 ইঞ্চি) এবং আনুমানিক ওজন 525 গ্রাম (1.16 পাউন্ড)। কম্প্যাক্টলজিক্স প্ল্যাটফর্মের স্ট্যান্ডার্ড হিসাবে, এই পাওয়ার সাপ্লাই মডিউলটি DIN-এ বা সরাসরি একটি মাউন্টিং প্লেটে ইনস্টলেশন সমর্থন করে।

এই পাওয়ার সাপ্লাইটি ক্লাস 1, ডিভিশন 2 গ্রুপ A, B, C, D হ্যাজার্ডাস লোকেশনের জন্য UL তালিকাভুক্ত, মার্কিন যুক্তরাষ্ট্র এবং কানাডার জন্য প্রত্যয়িত। UL ফাইল E10314, অস্ট্রেলিয়ান রেডিওকমিউনিকেশন অ্যাক্ট, AS/NZS CISPR 11; ইন্ডাস্ট্রিয়াল এমিশনস এবং ইউরোপীয় ইউনিয়ন 2004/108/EC EMC ডাইরেক্টিভের সাথে সঙ্গতিপূর্ণ।

1769-PA2 হল একটি 1769 কম্প্যাক্টলজিক্স পাওয়ার সাপ্লাই, যা . দ্বারা নির্মিত। এই পাওয়ার সাপ্লাইয়ের 24 VDC এ 0.8A এর কারেন্ট ক্ষমতা রয়েছে।

1769-PA2 ইনস্টল করার সময়, এটিকে সঠিকভাবে বায়ুচলাচল করার জন্য এটি এবং কাছাকাছি সরঞ্জামের মধ্যে 50 মিলিমিটারের একটি সংলগ্ন স্থান ছেড়ে দিতে হবে। এছাড়াও, পাওয়ার সাপ্লাই মডিউল মাউন্ট করার সময়, নিশ্চিত করুন যে ইনস্টলেশন বা অপারেশনের সময় কোনও স্ট্যাটিক, ইউভি বিকিরণ বা ধ্বংসাবশেষ মডিউলের সংস্পর্শে আসবে না। অতিরিক্ত তাপ এড়াতে হবে কারণ এটি পুরো পাওয়ার সাপ্লাই মডিউলের ক্ষতি করতে পারে। যখন পরিবেষ্টিত তাপমাত্রা অতিরিক্ত বেশি হয়, তখন বেশ কয়েকটি বায়ুচলাচল পদ্ধতি প্রয়োগ করতে হবে। 1769-PA2 মডিউলটি একটি খোলা পাওয়ার সাপ্লাই যার কোনও এনক্লোজার নেই।
1769-PA2 পাওয়ার সাপ্লাই DIN রেল-এও মাউন্ট করা যেতে পারে। এই পাওয়ার সাপ্লাই মডিউল ইনস্টল করার সময় একটি গুরুত্বপূর্ণ বিষয় হল যে এটি গ্রাউন্ডেড করা প্রয়োজন। মডিউল সংযোগ করার সময়, একটি 14 AWG তার ব্যবহার করতে হবে এবং লিডগুলি যতটা সম্ভব ছোট রাখতে হবে। প্রস্তাবিত তারের প্রকার হল একটি তামার তার যার প্রতিরোধ ক্ষমতা কমপক্ষে 90 ডিগ্রি সেলসিয়াস। 1769-PA2 কম্প্যাক্ট I/O এক্সপেনশন পাওয়ার সাপ্লাইকে একটি এনক্লোজারে স্থাপন করার পরামর্শ দেওয়া হয় যা মডিউলটিকে ক্ষয়কারী বায়ুমণ্ডল বা খোলা বাতাস থেকে আসা দূষণকারী থেকে রক্ষা করে। যদি এটি একটি এনক্লোজারে ব্যবহার করা হয়, তবে এনক্লোজারের চারপাশের তাপ মোকাবেলা করার জন্য এয়ার কন্ডিশনার ব্যবহারের পরামর্শ দেওয়া হয়। 1769-PA2 কম্প্যাক্ট I/O এক্সপেনশন পাওয়ার সাপ্লাই একটি ফিউজ সহ আসে যা অস্বাভাবিক লাইন ট্রানজিয়েন্ট এবং শর্ট-সার্কিট কারেন্ট থেকে সুরক্ষা প্রদান করে। 1769-PA2 মডিউলটি 47 থেকে 63 হার্টজ ফ্রিকোয়েন্সির মধ্যে 120 থেকে 240 ভোল্ট AC ইনপুট পাওয়ারে চলে। এই পাওয়ার সাপ্লাইয়ের ওজন মাত্র 2 পাউন্ড এবং এটি মাত্র 8 x 8 x 5 ইঞ্চি পরিমাপ করে, যা এটি পাঠানো সহজ করে তোলে।
