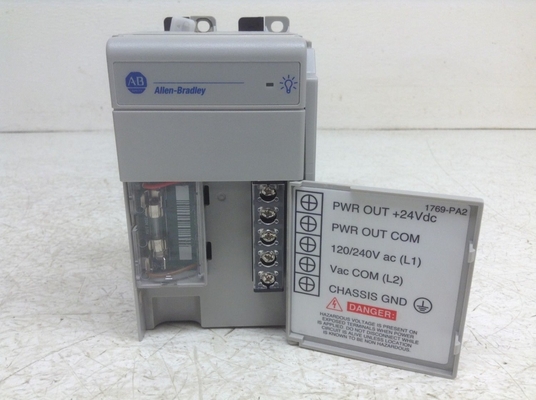

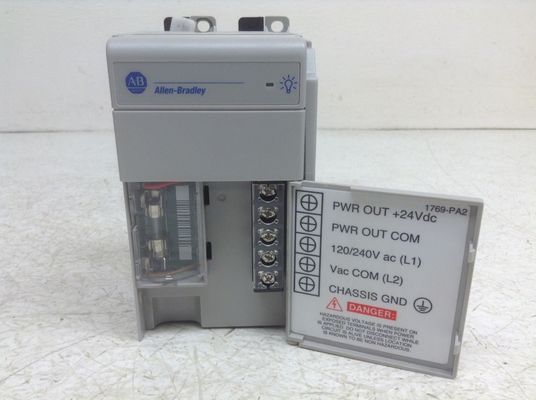

1769-PA2 কমপ্যাক্ট লজিক্স ALLEN BRADLEY পাওয়ার সাপ্লাই মডিউল

বর্ণনাঃ অ্যালেন-ব্র্যাডলি 1769-PA2 একটি 1769 কমপ্যাক্ট লজিক্স পাওয়ার সাপ্লাই। এই পাওয়ার সাপ্লাইটির ইনপুট ভোল্টেজ পরিসীমা 85 265VAC, 120V/220V AC এর নামমাত্র ইনপুট এ কাজ করে।এটি একটি বর্তমান ক্ষমতা আছে 2.0A 5.0V এবং 0.8A 24VDC এ।

অ্যালেন-ব্র্যাডলি ১৭৬৯-পিএ২ একটি কমপ্যাক্টলগিক্স I/O পাওয়ার সাপ্লাই। এই পাওয়ার সাপ্লাইটি মূলত I/O পাওয়ার সাপ্লাই হিসাবে ব্যবহৃত হয়, যা একটি কমপ্যাক্টলগিক্স সমাবেশে বা একটি সম্প্রসারণ I/O ব্যাংকে ইনস্টল করা হয়।এটি প্রয়োজনীয় পাওয়ার সাপ্লাই দূরত্ব রেটিং বিবেচনা করে একটি সিস্টেমে ইনস্টল করা মডিউল উভয় দিক থেকে সংযুক্ত মডিউল শক্তি সরবরাহ করে.

যখন কমপ্যাক্ট লজিক্স কন্ট্রোলার অ্যাসেম্বলির সাথে ইনস্টল করা হয়, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysএই পাওয়ার সাপ্লাইয়ের উভয় পাশে আট (8) 1769 টি পর্যন্ত মডিউল ইনস্টল করা যেতে পারে।

এই পাওয়ার সাপ্লাইটির জন্য প্রয়োজনীয় ইনপুট ভোল্টেজ পরিসীমা 85-265VAC 47-63 Hz ফ্রিকোয়েন্সি সহ। এটিতে 5VDC এ 2.0A এবং 24VDC এ 0.8A এর বর্তমান ক্ষমতা রয়েছে।এই মডিউলটি একটি অভ্যন্তরীণ ফিউজ দিয়ে সজ্জিত যা Wickmann 19195-3 দিয়ে প্রতিস্থাপিত হতে পারে.১৫এ অথবা লিটলফুজ ০২১৮৩.১৫এমএক্সপি।

এই পাওয়ার সাপ্লাইটির মাত্রা ১১৮ x ৭০ x ৮৭ মিমি (৪.৬৫ x ২.৭৬ x ৩.৪৩ ইঞ্চি) এবং আনুমানিক ওজন ৫২৫ গ্রাম (১.১৬ পাউন্ড) ।এই পাওয়ার সাপ্লাই মডিউলটি একটি ডিআইএন বা সরাসরি একটি মাউন্ট প্লেটে ইনস্টলেশন সমর্থন করে.

এই পাওয়ার সাপ্লাইটি ইউএল ক্লাস 1, বিভাগ 2 গ্রুপ এ, বি, সি, ডি বিপজ্জনক অবস্থানের জন্য তালিকাভুক্ত, মার্কিন যুক্তরাষ্ট্র এবং কানাডার জন্য প্রত্যয়িত। ইউএল ফাইল E10314, অস্ট্রেলিয়ান রেডিও কমিউনিকেশন আইন দেখুন, এর সাথে সামঞ্জস্যপূর্ণঃAS/NZS CISPR ১১ইন্ডাস্ট্রিয়াল ইমিশন এবং ইউরোপীয় ইউনিয়ন 2004/108/EC EMC নির্দেশিকা মেনে চলতে হবে।

১৭৬৯-পিএ২ হল ১৭৬৯ কমপ্যাক্ট লজিক্স পাওয়ার সাপ্লাই, যা অ্যালান-ব্র্যাডলি দ্বারা নির্মিত। এই পাওয়ার সাপ্লাইটির বর্তমান ক্ষমতা ২৪ ভিডিসিতে ০.৮ এ।

অ্যালেন-ব্র্যাডলি ১৭৬৯-পিএ২ ইনস্টল করার সময়, এটি সঠিকভাবে বায়ুচলাচল করার জন্য এটি এবং নিকটবর্তী সরঞ্জামগুলির মধ্যে ৫০ মিলিমিটার দূরত্ব থাকতে হবে।পাওয়ার সাপ্লাই মডিউল মাউন্ট করার সময়, নিশ্চিত করুন যে কোন স্ট্যাটিক, ইউভি বিকিরণ, বা ধ্বংসাবশেষ ইনস্টলেশন বা অপারেশন সময় মডিউল স্পর্শ করবে।অত্যধিক তাপ এড়ানো উচিত কারণ এটি পুরো পাওয়ার সাপ্লাই মডিউল ক্ষতি হতে পারে. যখন পরিবেষ্টিত তাপমাত্রা অত্যধিক উচ্চ হয়, বিভিন্ন বায়ুচলাচল পদ্ধতি প্রয়োগ করা আবশ্যক। 1769-PA2 মডিউল একটি খোলা শক্তি সরবরাহকারী যা কোন অভ্যন্তর নেই।
অ্যালেন-ব্র্যাডলি 1769-PA2 পাওয়ার সাপ্লাইটি একটি DIN রেলের উপরও মাউন্ট করা যেতে পারে। এই পাওয়ার সাপ্লাই মডিউলটি ইনস্টল করার সময় একটি গুরুত্বপূর্ণ বিষয় লক্ষ্য করা উচিত যে এটিকে গ্রাউন্ড করা দরকার।মডিউল সংযুক্ত করার সময়, একটি 14 AWG তারের ব্যবহার করা উচিত এবং ক্যাবলগুলি যতটা সম্ভব সংক্ষিপ্ত রাখা উচিত। সুপারিশ করা তারের ধাতু তারের অন্তত 90 ডিগ্রি সেলসিয়াস প্রতিরোধের হয়। It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airযদি এটি একটি ঘরের মধ্যে ব্যবহার করা হয়, ঘরের চারপাশের তাপকে মোকাবেলা করার জন্য এয়ার কন্ডিশনার ব্যবহার করার পরামর্শ দেওয়া হয়।অ্যালেন-ব্র্যাডলি 1769-PA2 কম্প্যাক্ট I / O সম্প্রসারণ পাওয়ার সাপ্লাই একটি ফিউজ সঙ্গে আসে যা অস্বাভাবিক লাইন ট্রানজিয়েন্ট এবং শর্ট সার্কিট বর্তমান বিরুদ্ধে সুরক্ষা প্রদান করে. 1769-PA2 মডিউল 120 থেকে 240 ভোল্ট এসি ইনপুট শক্তি 47 থেকে 63 হার্টজ মধ্যে একটি ফ্রিকোয়েন্সিতে চালিত হয়. এই শক্তি সরবরাহ মাত্র 2 পাউন্ড ওজনের এবং এটি শুধুমাত্র 8 x 8 x 5 ইঞ্চি পরিমাপ,এটি জাহাজে সহজ করে তোলে.
