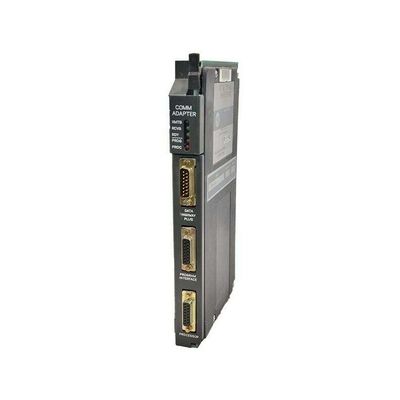

১৭৮৫-L60LD প্রসেসর পিএলসি ৫ সিরিজ কন্ট্রোলার ১২ রিলে আউটপুট সহ

বর্ণনা:১৭৮৫-এল৬০এলপ্রসেসর হল একটি প্রসেসর এবং প্রোগ্রামযোগ্য কন্ট্রোলার। এটি পিএলসি 5 সিরিজের কন্ট্রোলারের অংশ হিসাবে ডিজাইন এবং উত্পাদিত হয়েছে।1785-L60L প্রসেসর এবং প্রোগ্রামযোগ্য নিয়ামক 1785-ME16 মত বিভিন্ন মেমরি মডিউল সঙ্গে কাজ করতে পারেন, 1785-ME32, 1785-ME64, এবং 1785-M100 মেমরি মডিউল। এর সর্বাধিক ব্যবহারকারীর মেমরি ক্ষমতা 64K শব্দ। 1785-L60L প্রসেসর এবং প্রোগ্রামযোগ্য নিয়ামক রান মোড, রিমোট মোড,অথবা প্রোগ্রাম মোড.

1785-L60L হল PLC-5 কন্ট্রোলার সিরিজের একটি সদস্য। এই প্রোগ্রামযোগ্য কন্ট্রোলারটি PLC-5 সিরিজের উপর ভিত্তি করে যে কোনও কন্ট্রোল সিস্টেমের কেন্দ্রীয় অংশ হিসাবে কাজ করতে পারে।1785-L60L হল কেন্দ্রীয় পয়েন্ট যা স্থানীয়বিভিন্ন ধরনের যোগাযোগ ইন্টারফেসের উপর বিস্তৃত এবং দূরবর্তী I/O মডিউল, এবং যা নিয়ন্ত্রণ ব্যবস্থার মেরুদণ্ড হিসেবে কাজ করে।1785-L60L নিয়ামক তিনটি ইন্টিগ্রেটেড যোগাযোগ ইন্টারফেস চ্যানেল 1A হিসাবে চিহ্নিত আছে, চ্যানেল 1B, এবং চ্যানেল 2। চ্যানেল 1A এবং চ্যানেল 1B দূরবর্তী I / O স্ক্যানার, দূরবর্তী I / O অ্যাডাপ্টার, বা DH + যোগাযোগ ইন্টারফেস হিসাবে কাজ করতে পারে। 1785-L60L এর তৃতীয় যোগাযোগ ইন্টারফেস,চ্যানেল ২ হল একটি এক্সটেন্ডেড-লোকাল I/O পোর্ট। 1785-L60L কন্ট্রোলারের সামনে প্যানেলে চ্যানেল 0 হিসাবে চিহ্নিত একটি 25-পিন সংযোগকারী রয়েছে। চ্যানেল 0 হল একটি অপটিক্যালভাবে বিচ্ছিন্ন EIA RS232C পোর্ট,যা ASCII এবং DF1 পূর্ণ-ডুপ্লেক্স এবং অর্ধ-ডুপ্লেক্স মাস্টার প্রোটোকল পাশাপাশি অর্ধ-ডুপ্লেক্স স্লেভ প্রোটোকল সমর্থন করে. চ্যানেল ০-এ যোগাযোগ ইন্টারফেসের অবস্থা নির্দেশ করার জন্য সবুজ আলো রয়েছে। উপরন্তু, একটি 8-পিন মিনি DIN সংযোগকারী রয়েছে যা চ্যানেল 1A হিসাবে চিহ্নিত,যা চ্যানেল 1A এর সমান্তরাল একটি DH+ প্রোগ্রামিং টার্মিনাল সংযোগ. দুই তিন-পিন সংযোগকারী সামনে প্যানেলের নিম্ন অংশে হয়. এই সংযোগকারীগুলি চ্যানেল 1A এবং 1B জন্য হয়, এবং এই দুটি যোগাযোগ পোর্ট দূরবর্তী I / O স্ক্যানার হিসাবে কাজ করতে পারেন,দূরবর্তী I/O অ্যাডাপ্টার১৭৮৫-এল৬০এল এর সামনের প্যানেলে, চ্যানেল ২ হিসাবে চিহ্নিত একটি বিশেষ সংযোগকারী রয়েছে, যা একটি বর্ধিত স্থানীয় I/O যোগাযোগের জন্য।

রিমোট I/O স্ক্যানার মোড নিয়ামক এবং রিমোট I/O ডিভাইসের মধ্যে I/O তথ্য পড়ে এবং লিখে। যখন একটি I/O স্ক্যানার হিসাবে ব্যবহৃত হয়,1785-L60L হল অ্যাডাপ্টার মোডে থাকা অন্যান্য কন্ট্রোলারের জন্য এবং অন্যান্য রিমোট I/O অ্যাডাপ্টারের জন্য একটি সুপারভাইজারি কন্ট্রোলার. যখন চ্যানেল 1A বা চ্যানেল 1B একটি দূরবর্তী I/O অ্যাডাপ্টার হিসাবে কনফিগার করা হয়,1785-L60L নিয়ামক একটি দূরবর্তী I/O লিঙ্কের মাধ্যমে তত্ত্বাবধায়ক নিয়ামকের সাথে যোগাযোগ করার সময় নিয়ামক-আবাসিক I/O পরিচালনা করে১৭৮৫-এল৬০এল-এ ১এ বা ১বি চ্যানেলে ডিএইচ+ লিঙ্ক কনফিগার করা যায়।ডিএইচ + যোগাযোগ অন্যান্য পিএলসি -5 কন্ট্রোলার বা নিয়ন্ত্রণ ব্যবস্থার অন্যান্য উচ্চ স্তরের উপাদানগুলির সাথে পিয়ার-টু-পিয়ার নেটওয়ার্ক তৈরির জন্য ব্যবহৃত হয়. 1785-L60L কন্ট্রোলারের প্রোগ্রামিং একটি DH + লিঙ্কের মাধ্যমেও করা যেতে পারে। একটি DH + লিঙ্ক ব্যবহার করে, একাধিক কন্ট্রোলার একই সময়ে প্রোগ্রাম করা যেতে পারে।ডিএইচ + লিঙ্কের জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য সংক্রমণ হারের উপর নির্ভর করেএটি গুরুত্বপূর্ণ যে লিংকের সমস্ত ডিভাইস একই হারে যোগাযোগের জন্য কনফিগার করা হয়। এই দৈর্ঘ্যটি 3048 মিটার থেকে 57.6 কিলোবিট প্রতি সেকেন্ডের গতি থেকে 762 মিটার পর্যন্ত 230 গতিতে।প্রতি সেকেন্ডে ৪ কিলোবিটএকটি বর্ধিত স্থানীয় I/O লিংক দরকারী যখন একটি একক চ্যাসির মধ্যে ফিট করতে পারে তার চেয়ে বেশি I/O প্রয়োজন হয়, তবে এটি একটি দূরবর্তী I/O লিঙ্ক সরবরাহ করতে পারে তার চেয়ে বেশি গতির প্রয়োজন।1785-L60L এবং এক্সটেন্ডেড স্থানীয় I/O অ্যাডাপ্টার (১৭৭১-ALX) দূরবর্তী I/O চ্যাসিতে ইনস্টল করা হয়েছে যা I/O লিঙ্ক ক্যাবলের সাথে আন্তঃসংযুক্ত. সম্প্রসারিত স্থানীয় I/O লিংকটি কেবল 100 ফুট তারের মধ্যে সীমাবদ্ধ। যদি I/O চ্যাসির নিয়ামক থেকে আরও দূরে থাকা দরকার হয়, দূরবর্তী I/O লিংকটি ব্যবহার করুন।সম্প্রসারিত স্থানীয় I/O লিঙ্ক একটি সমান্তরাল লিঙ্ক যা 1785-L60L নিয়ামককে সর্বাধিক 16 সম্প্রসারিত I/O চ্যাসি স্ক্যান করতে সক্ষম করে. এক্সটেন্ডেড স্থানীয় I / O এ র্যাক প্রতি স্ক্যান সময় 0.5 এমএস। 1785-L60L এর সামনে ব্যবহারকারীর ইন্টারফেস সহজ করার জন্য বেশ কয়েকটি সূচক রয়েছে। সূচকগুলি বিভিন্ন নিয়ামক অবস্থা প্রদর্শন করে।BATT চিহ্নিত সূচকটি ব্যাটারির অবস্থা দেখায়. PROC সূচক বর্তমান নিয়ামক মোড দেখায়। উদাহরণস্বরূপ, এটি সবুজ যখন নিয়ামক রান মোডে থাকে, এবং লাল যখন কিছু ভুল হয়।I/O বাহিনী সক্ষম হলে FORCE সূচকটি অ্যাম্বার. COMM সূচকটি চ্যানেল 0 যোগাযোগের স্থিতির সাথে সংযুক্ত। যোগাযোগ চ্যানেল 1A এবং 1B উভয়েরই ডেডিকেটেড স্থিতি সূচক রয়েছে। চ্যানেল 2, প্রসারিত জন্য ব্যবহৃত হয়একটি নির্দিষ্ট অবস্থা সূচক আছে.
