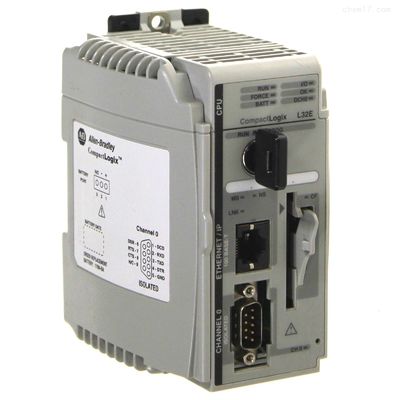

1769-L32E কমপ্যাক্টলজিক্স 750KB এনট কন্ট্রোলার মডিউল

পার্ট নম্বর 1769-L32E সহ কমপ্যাক্টলগিক্স মডুলার কন্ট্রোলারটি একটি প্রোগ্রামযোগ্য অটোমেশন কন্ট্রোলার (PAC) দ্বারা নির্মিত।নিয়ামক সাধারণত মেশিন নিয়ন্ত্রণ এবং মাঝারি প্রক্রিয়া অ্যাপ্লিকেশন ব্যবহার করা হয়কন্ট্রোলারের একটি RS232 এবং একটি ইথারনেট যোগাযোগ পোর্ট রয়েছে।

RS232 ইন্টারফেসের ডিফল্ট কনফিগারেশন হল DF1 ফুল ডুপ্লেক্স, 19.2 কেবিপিএস, কোন প্যারিটি, স্টেশন ঠিকানা 0, কোন হ্যান্ডশেক, বিসিসি ত্রুটি সনাক্তকরণ, এমবেডেড প্রতিক্রিয়া স্বয়ংক্রিয় সনাক্তকরণ, 8 ডেটা বিট,এবং ১টি স্টপ বিট. এই ডিফল্ট কনফিগারেশনটি ডিভাইসের সাথে প্রাথমিক যোগাযোগ প্রতিষ্ঠার জন্য ম্যানুয়ালি কনফিগার করা যেতে পারে।স্বয়ংক্রিয় কনফিগারেশন স্বয়ংক্রিয়ভাবে যোগাযোগ সনাক্ত করতে ব্যবহার করা যেতে পারে সেটিংস. RS232 পোর্টটি বারকোড সরঞ্জামগুলি সংযুক্ত করার জন্য একটি ASCII প্রোটোকল ইন্টারফেস হিসাবেও কনফিগার করা যেতে পারে, যা সাধারণত উত্পাদন প্রক্রিয়াগুলিতে ব্যবহৃত হয়।

ইথারনেট যোগাযোগের জন্য প্রাথমিক কনফিগারেশন প্রয়োজন, যা BOOTP-DHCP ব্যবহার করে বা RS232 ইন্টারফেসের মাধ্যমে ডাউনলোড করে করা যেতে পারে।একটি ইথারনেট ক্যাবল BOOTP হোস্ট থেকে নিয়ামক সংযোগ করতে প্রয়োজন হয়.

1769-L32E কম্প্যাক্ট লোগিক্স কন্ট্রোলারটি একটি অনন্য, কম্প্যাক্ট এবং সাশ্রয়ী মূল্যের প্যাকেজে আসে। এটিতে এক (1) ইথারনেট এবং এক (1) সিরিয়াল যোগাযোগ পোর্ট সংহত রয়েছে।এটি একটি 1747-CP3 বা 1756-CP3 তারের মাধ্যমে বা একটি ইথারনেট তারের মাধ্যমে ডিভাইস সংযোগ করা যেতে পারেএটিতে 750 কেবি ইন্টিগ্রেটেড ইউজার মেমরি রয়েছে এবং কমপ্যাক্টফ্ল্যাশ কার্ড, মডেল নম্বর 1784-CF128 দিয়ে প্রসারিত করা যেতে পারে।

1769-L32E এর একটি প্রতিস্থাপনযোগ্য ব্যাটারি রয়েছে যার অংশ নম্বর 1769-BA।কন্ট্রোলারটি দুইটি সম্প্রসারণ ক্যাবলের মাধ্যমে সংযুক্ত তিনটি 1/O গ্রুপের সাথে ষোলো (16) কমপ্যাক্ট I/O মডিউল ইনস্টল করতে সহায়তা করে. 1769-L32E এর একটি (5 ভোল্ট) ডিসি বর্তমান 850 এমএ এবং তাপ অপচয় 6.5 ওয়াট পর্যন্ত। 1769-L32E সহজেই DIN মাউন্ট বা প্যানেল মাউন্ট পদ্ধতি ব্যবহার করে ইনস্টল করা যেতে পারে।ডিআইএন ব্র্যাকেটের অপারেটিং ইমপ্যাক্ট রেটিং 30 G এবং নন-অপারেটিং ইমপ্যাক্ট রেটিং 50 G, যখন প্যানেলের কার্যকরী মোডে 30 জি এবং অ-ব্যবহারের মোডে 50 জি এর প্রভাবের ক্ষমতা রয়েছে।

1769-L32E নিয়ামকটি অপারেটিং মোডে 5 জি এর কম্পনের রেটিং রয়েছে। এটি 1.1 থেকে 1.8 এন-মিটারের মাউন্টিং টর্ক শক্তি সহ্য করতে পারে।১৭৬৯-এল৩২ই-র অপারেটিং তাপমাত্রা ০ থেকে ৬০ ডিগ্রি সেলসিয়াস, একটি স্টোরেজ তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস (-40 থেকে 185 ডিগ্রি ফারেনহাইট), এবং একটি অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা পরিসীমা 0 থেকে 95%।Logix নিয়ামক একটি সেট সার্টিফাইড নির্গমন (CISPA11) রেটিং আছে এবং একটি অনন্য খোলা ঘর আছেস্ট্র্যাংড লাইনগুলির জন্য প্রস্তাবিত লাইন আকার 22 থেকে 16 AWG এর মধ্যে, যখন সলিড লাইনগুলি 22 থেকে 14 AWG এর মধ্যে রেট করা উচিত।মডিউলটি শিপিংয়ের সময় প্রায় 2 পাউন্ড ওজনের এবং 8x8x 5 ইঞ্চি পরিমাপ করে.

কমপ্যাক্টলগিক্স 1769 সিরিজটি লিগ্যাসি পিএলসি সিরিজ, পিএলসি 5 এবং এসএলসি 500 এর জন্য মাইগ্রেশন প্ল্যাটফর্ম হিসাবে কাজ করে। 1769-L32E সহ বিভিন্ন কমপ্যাক্টলগিক্স 1769 পণ্য,পূর্ববর্তী প্রসেসর ক্ষমতা বজায় রাখা এবং উন্নত করা নিশ্চিত করা.
1769-L32E প্রসেসরটি ষোল (16) কমপ্যাক্ট I / O মডিউল পর্যন্ত ফিট করতে পারে। এটি তিনটি (3) / O এক্সটেনশন লাইব্রেরি যোগ করে এক্সটেনশনগুলিও সমর্থন করে।কন্ট্রোলারটির 750 কিলোবাইটের একটি ইন্টিগ্রেটেড মেমরি রয়েছে এবং একটি 1784-CF64 বা 1784-CF128 কমপ্যাক্টফ্ল্যাশ কার্ড ইনস্টল করে অ-অস্থায়ী মেমরিতে সংযুক্ত করা যেতে পারে. কন্ট্রোলারটি ব্যবহারকারীর মেমরি সংরক্ষণ করতে 1769-BA ব্যবহার করে। ব্যাটারি সম্পূর্ণরূপে নিষ্কাশন এড়িয়ে চলুন, কারণ এটি ব্যবহারকারীর প্রোগ্রামগুলি সহ ব্যবহারকারীর মেমরি মুছে ফেলতে পারে। এই ধরনের ঘটনাগুলি রোধ করতে অ-অস্থায়ী মেমরি ব্যবহার করুন।
