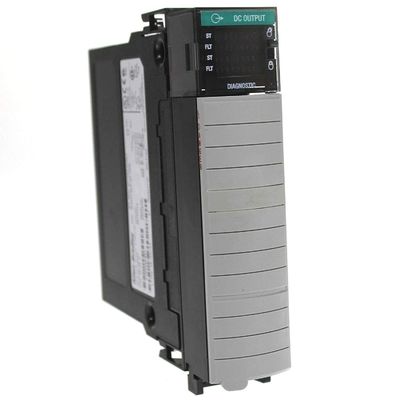

1756-OB16D কন্ট্রোললজিক্স 16 পয়েন্ট 24VDC D/O মডিউল

1756-0B1 6D একটি কন্ট্রোললগিক্স ডিসি ডায়াগনস্টিক আউটপুট মডিউল। এতে 16 টি ডায়াগনস্টিক ইনপুট রয়েছে, প্রতিটি পয়েন্টের 8 টি গ্রুপ প্রতিটি স্কোরের ভিত্তিতে একত্রিত হয়।আপনি একটি Controllogix-সামঞ্জস্যপূর্ণ চ্যাসি মধ্যে যে কোন উপলব্ধ স্লট এটি ইনস্টল করতে পারেন. তবে, এই উদ্দেশ্যে একটি 36-বিট detachable wiring box housing (RTB) প্রয়োজন। RTB হতে পারে 1756 এর TBCH বা 1756 এর TBS6H। RTB সহ একটি মডিউল ইনস্টল করার আগে,চ্যাসি এবং পাওয়ার সাপ্লাই ইনস্টল এবং গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন.

1756-0B1 6D মডিউল অন্যান্য আউটপুট মডিউলগুলির সাথে নিম্নলিখিত বৈশিষ্ট্যগুলি ভাগ করে নেয়ঃ আউটপুট ডেটা ইকো, একাধিক আউটপুট পয়েন্ট ঘনত্ব, কনফিগারযোগ্য পয়েন্ট স্তরের আউটপুট রাজ্য, ইলেকট্রনিক ফিউজিং,এবং বিচ্ছিন্ন এবং বিচ্ছিন্ন না হওয়া আউটপুট মডিউল. এটি আপনাকে মডিউলের বিভিন্ন ফাংশন কনফিগার করার অনুমতি দেয়, বিশেষ করে লোড সনাক্তকরণ, আউটপুট যাচাইকরণ সনাক্তকরণ, ত্রুটি মোডে আউটপুট অবস্থা, প্রোগ্রাম মোডে আউটপুট অবস্থা,প্রোগ্রাম অবস্থা থেকে ত্রুটি অবস্থা থেকে রূপান্তর, এবং ডায়াগনস্টিক লক।

1756-0B1 6D মডিউলের শর্ট স্ট্রোক ডায়াগনস্টিক ফাংশনটি 180 এমএস (ন্যূনতম) এ 8 এমপিআর এবং 120 এমএস (ন্যূনতম) এ 10 এমপিআর। নো-লোড ফাংশনটি কেবল অফ স্ট্যাটাস সনাক্তকরণের জন্য ব্যবহৃত হয়,এবং আউটপুট যাচাইকরণ শুধুমাত্র চলমান অবস্থা সনাক্তকরণের জন্য ব্যবহৃত হয়. স্পন্দন পরীক্ষা একটি ব্যবহারকারী কনফিগারযোগ্য সর্বোচ্চ স্পন্দন প্রস্থ আছে. মডিউল এছাড়াও আপনি প্রতিটি পয়েন্ট এবং প্রোগ্রাম মোড অবস্থা ত্রুটি অবস্থা কনফিগার করতে পারবেন,যেখানে ডিফল্টভাবে সেট করা আছে “off” এবং অন্যান্য অপশন “On” এবং “Hold Last” এই আউটপুট মডিউলের অপারেটিং ভোল্টেজ পরিসীমা 19.2 থেকে 30 ভোল্ট ডিসি এবং একটি 24 ভোল্ট ডিসি সরবরাহ ভোল্টেজ বিভাগ। এটিতে একটি ন্যূনতম লোড বর্তমান 3 এমএ প্রতি পয়েন্ট, একটি সর্বাধিক অফ-স্টেট ফুটো বর্তমান 1 এমএ প্রতি পয়েন্ট এবং একটি ডিসি 1।2V (সর্বোচ্চ 2A ভোল্টেজ ড্রপ সহ). ব্যাকপ্লেন বর্তমান 24V DC এ 140 mA, 5.1V DC এ 250 mA, এবং ব্যাকপ্লেনের মোট শক্তি 4.64W।তার রৈখিক ডিরেটেড আউটপুট বর্তমান রেটিং 30 ডিগ্রী সেলসিয়াস (80 ডিগ্রী ফারেনহাইট) এ 2 A পর্যন্ত হয়, 60 ডিগ্রি সেলসিয়াসে (140 ডিগ্রি ফারেনহাইট) প্রতি পয়েন্টে 1 এ, এবং 30 ডিগ্রি সেলসিয়াসে প্রতি মডিউলে 8 এ এবং 60 ডিগ্রি সেলসিয়াসে 4 এ।প্রতিটি পয়েন্ট 1756-0B1 6D এ উত্থান বর্তমান প্রতিটি 10 এমএস মডিউল জন্য 4A হয় এবং প্রতি সেকেন্ডে বার পুনরাবৃত্তি করা যেতে পারেগ্রুপ এবং ব্যবহারকারী এবং সিস্টেমের মধ্যে বিচ্ছিন্নতা ভোল্টেজ 2546V এ 1 সেকেন্ডের জন্য পরীক্ষা করা হয়েছিল, উভয় জন্য 250V এর সর্বাধিক অবিচ্ছিন্ন AC ভোল্টেজের সাথে।

এটির নামমাত্র আউটপুট বিলম্ব সময় 55 সেকেন্ড, অফ থেকে অন পর্যন্ত সর্বোচ্চ 1 এমএস, নামমাত্র মান 630 সেকেন্ড এবং অন থেকে অফ পর্যন্ত সর্বোচ্চ 5 এমএস।অপারেটিং তাপমাত্রা 0 থেকে 60 ডিগ্রি সেলসিয়াস (32 থেকে 140 ডিগ্রি ফারেনহাইট) এবং স্টোরেজ তাপমাত্রা -40 থেকে 85 ডিগ্রি সেলসিয়াস (40 থেকে 185 ডিগ্রি ফারেনহাইট).
