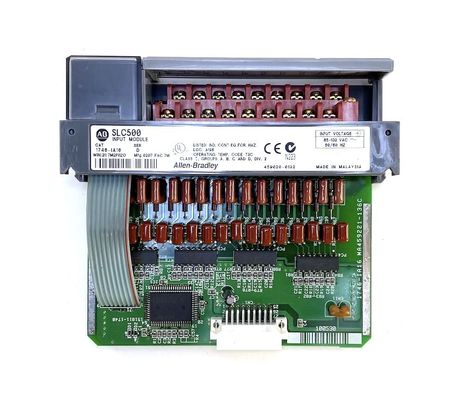

1746-IA16 এসএলসি 500 এর জন্য এসি ইনপুট মডিউল

1746-IA16 হল একটি AC ইনপুট মডিউল যা SLC 500 কন্ট্রোলার প্ল্যাটফর্মের একটি উপাদান হিসাবে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ। এই ইনপুট মডিউলে ষোল (16) টি চ্যানেল রয়েছে যা 85-132 VAC এর AC সিগন্যাল ভোল্টেজ রেঞ্জ গ্রহণ করে।

প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) এর জন্য ইনপুট মডিউলগুলি অপরিহার্য উপাদান, কারণ এটি প্রক্রিয়ার বিচ্ছিন্ন ডিভাইসগুলির সাথে রিয়েল-টাইম ইন্টারফেস সরবরাহ করে। এটি লজিক প্রক্রিয়াকরণের জন্য কন্ট্রোলারের রেফারেন্সের জন্য সিগন্যালিং ডিভাইসগুলির প্রকৃত অবস্থা উপস্থাপন করে। বেশিরভাগ PLC সিস্টেম ব্যবহারকারীর প্রোগ্রাম কার্যকর করার জন্য প্রাথমিক পর্যায় হিসাবে ইনপুট স্ক্যান সম্পাদন করে। যদি ইনপুট সিগন্যাল সনাক্ত না হয়, তবে প্রোগ্রাম কার্যকর করার জন্য কন্ট্রোলারের কোনও রেফারেন্স থাকবে না।

এই AC ইনপুট মডিউলে বিশ (20) টি টার্মিনাল রয়েছে। সমস্ত টার্মিনাল ব্যবহার করা হয়, যেখানে টার্মিনাল 18 এবং 19 অভ্যন্তরীণভাবে সংযুক্ত কমন হিসাবে কাজ করে। এই মডিউলের টার্মিনাল ব্লক অপসারণযোগ্য, যা ইনপুট মডিউল প্রতিস্থাপনের অনুমতি দেয় এবং ইনপুট টার্মিনেশনগুলি পুনরায় সংযোগ করার প্রয়োজনীয়তা দূর করে।

মডিউলের অপারেশন ফাইন-টিউন করার জন্য এতে অ্যাডজাস্টেবল প্যারামিটার রয়েছে। 1746-IA16 ইনস্টল করার ক্ষেত্রে কোনও সীমা নেই যতক্ষণ পর্যন্ত চ্যাসিসে ইনস্টলেশন সমর্থন করার জন্য উপলব্ধ স্লট থাকে। এই মডিউলটি ফিক্সড হার্ডওয়্যার বা মডুলার হার্ডওয়্যার স্টাইলের কন্ট্রোলারে, স্থানীয়ভাবে বা একটি এক্সপেনশন র‍্যাকে ইনস্টল করা যেতে পারে।

এই মডিউলটি SLC 500 AC ইনপুট মডিউলের অন্তর্গত যার অপারেটিং ভোল্টেজ ক্যাটাগরি 100-120VAC। 200/240VAC ভোল্টেজ অপারেশনের জন্য, এর প্রতিরূপ পার্ট নম্বর হল 17460IM16। উভয় মডিউল অভ্যন্তরীণ সুরক্ষা সার্কিট সরবরাহ করে না। এই মডিউলের সাথে সংযুক্ত যেকোনো AC ইনপুট ডিভাইস SLC 500 ইনপুট সার্কিট ইনরাশ কারেন্টের সাথে সামঞ্জস্যপূর্ণ হতে হবে।

1746-IA16 এর ওজন 0.34 কেজি এবং এর মাত্রা 5 x 2 x 6 (13 সেমি x 5 সেমি x 15 সেমি)। কন্ট্রোলার মডিউলের প্রতি পয়েন্টে 0.27 ওয়াট থেকে সর্বোচ্চ 0.425 ওয়াট এবং মোট 4.8 ওয়াট রয়েছে। মডিউলের 100 – 120V AC ইনপুট সিগন্যাল ভোল্টেজ ক্যাটাগরি রয়েছে যেখানে প্রতি কমন 16 পয়েন্ট এবং 16 টি ইনপুট রয়েছে। 1746-IA16 একটি সাধারণ-উদ্দেশ্যের ইনপুট অ্যাপ্লিকেশন। মাউন্টিং একটি চ্যাসিস-টাইপ এবং এতে 16 টি চ্যানেল রয়েছে। অপারেটিং ভোল্টেজ 85 – 132V AC ইনপুট সিগন্যাল পর্যন্ত বিস্তৃত। এটি একটি প্রোগ্রামেবল কন্ট্রোলারের জন্য একটি 16-চ্যানেল ডিজিটাল AC ইনপুট মডিউল। অপারেটিং ভোল্টেজ হল 85 – 132V AC 47 – 63 Hz অপারেটিং ফ্রিকোয়েন্সিতে। 5V DC তে ব্যাক-প্লেন কারেন্ট খরচ হল 0.085 mA এবং 24V DC তে এটি 0.0 A।

অন-ডিলে সিগন্যাল সর্বোচ্চ 35 ms এবং অফ-ডিলে সিগন্যাল সর্বোচ্চ 45 ms। যেখানে সর্বোচ্চ অফ-স্টেট ভোল্টেজ 30V AC এবং অফ-স্টেট কারেন্ট 2 mA পর্যন্ত পৌঁছায়। 120V AC তে ইনপুট কারেন্ট হল 12 mA নমিনাল। 1746-IA16 এর সর্বোচ্চ ইনরাশ কারেন্ট সময়কাল 500 মাইক্রোসেকেন্ড এবং সর্বোচ্চ ইনরাশ কারেন্ট 0.8 mA।
