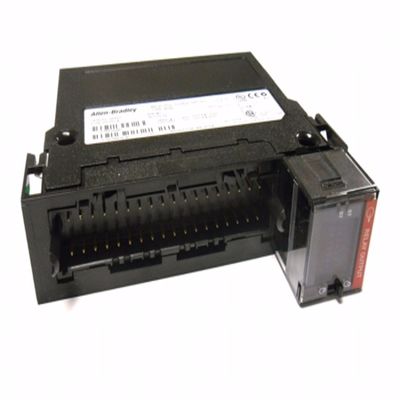

1746-NI8 অ্যানালগ সিঙ্গেল-স্লট I/O মডিউল ফর দ্য SLC 500

১৭৪৬-এনআই৮ হল এসএলসি ৫০০ সিস্টেমের জন্য একটি এনালগ সিঙ্গল-স্লট আই/ও মডিউল। এটি সময় সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা দ্রুত এনালগ সিগন্যাল রূপান্তর এবং উচ্চ নির্ভুলতার প্রয়োজন।1746-NI8 মডিউল একটি বিচ্ছিন্ন backplane সঙ্গে একটি 8-চ্যানেল ইনপুট আছেএর ব্যাকপ্লেন বর্তমান খরচ যথাক্রমে ৫ ভোল্ট ডিসি এবং ২৪ ভোল্ট ডিসিতে ২০০ এমএ এবং ১০০ এমএ। এর সর্বোচ্চ ব্যাকপ্লেন শক্তি খরচ ৫ ভোল্ট ডিসিতে ১ ওয়াট এবং ২৪ ভোল্ট ডিসিতে ২.৪ ওয়াট।1746-NI8 যেকোনো I/O স্লটে ইনস্টল করা যায়, SLC 500 I/O চ্যাসির স্লট 0 ব্যতীত। ইনপুট সিগন্যাল ডেটা ধারাবাহিক আনুমানিক রূপান্তর মাধ্যমে ডিজিটাল ডেটা রূপান্তর করা হয়।1746-NI8 মডিউল ইনপুট ফিল্টারিংয়ের জন্য একটি নিম্ন-পাস ডিজিটাল ফিল্টার সহ প্রোগ্রামযোগ্য ফিল্টার ফ্রিকোয়েন্সি ব্যবহার করেএটি ক্রমাগত স্বয়ংক্রিয় ক্যালিব্রেশন সম্পাদন করে এবং এটিতে 750 ভোল্ট ডিসি এবং 530 ভোল্ট এসি এর বিচ্ছিন্নতা ভোল্টেজ রয়েছে, যা 60 সেকেন্ডের জন্য পরীক্ষা করা হয়।এটির একটি সাধারণ-মোড ভোল্টেজ রয়েছে যা -10 থেকে 10 ভোল্টের মধ্যে সর্বাধিক 15 ভোল্টের সাথে যে কোনও দুটি টার্মিনালের মধ্যে রয়েছে.

১৭৪৬-এনআই৮ মডিউলটি ১৮টি পজিশনের একটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে আসে। তারের জন্য, বেলডেন ৮৭৬১ বা অনুরূপ ক্যাবলটি প্রতিটি টার্মিনালের জন্য এক বা দুটি ১৪ এডাব্লুজি তারের সাথে ব্যবহার করা উচিত।তারের ভোল্টেজ উৎস এ 40 ওহম এবং বর্তমান উৎস এ 250 ওহম একটি সর্বোচ্চ লুপ প্রতিবন্ধকতা আছে. সমস্যা সমাধান এবং নির্ণয়ের জন্য, এটিতে 9 টি সবুজ এলইডি স্থিতি সূচক রয়েছে। 8 টি চ্যানেলে ইনপুট স্থিতি প্রদর্শনের জন্য প্রতিটি সূচক রয়েছে এবং মডিউল স্থিতি প্রদর্শনের জন্য একটি।1746-NI8 একটি বিভাগ 2 বিপজ্জনক পরিবেশ মান 0 থেকে 60 ডিগ্রী সেলসিয়াস একটি অপারেটিং তাপমাত্রা আছে.

১৭৪৬-এনআই৮-এ এসএলসি ৫০০ ফিক্সড বা মডুলার হার্ডওয়্যার স্টাইলের কন্ট্রোলারগুলির সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ আট (8) চ্যানেলের অ্যানালগ ইনপুট মডিউল রয়েছে।এই মডিউল থেকে পৃথকভাবে নির্বাচনযোগ্য ভোল্টেজ বা বর্তমান ইনপুট চ্যানেল আছে. উপলভ্য নির্বাচনযোগ্য ইনপুট সংকেতগুলির মধ্যে ভোল্টেজের জন্য 10V ডিসি, 1V5 ডিসি, 0V5 ডিসি, 0V10 ডিসি এবং বর্তমানের জন্য 020 এমএ, 420 এমএ, + / -20 এমএ অন্তর্ভুক্ত রয়েছে।

ইনপুট সিগন্যালগুলি ইঞ্জিনিয়ারিং ইউনিট, পিআইডি-র জন্য স্কেলড, আনুপাতিক গণনা (£ 32,768 থেকে + 32,767 পরিসীমা), ব্যবহারকারীর সংজ্ঞায়িত পরিসীমা সহ আনুপাতিক গণনা (কেবলমাত্র ক্লাস 3) এবং 1746-NI4 ডেটা হিসাবে উপস্থাপন করা যেতে পারে।

এই আট (8) চ্যানেল মডিউলটি এসএলসি 5/01, এসএলসি 5/02, এসএলসি 5/03, এসএলসি 5/04 এবং এসএলসি 5/05 প্রসেসরগুলির সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ। এসএলসি 5/01 কেবল ক্লাস 1 হিসাবে কাজ করতে পারে, যখন এসএলসি 5/02, 5/03,5/04 ক্লাস 1 এবং ক্লাস 3 অপারেশন জন্য কনফিগারযোগ্যপ্রতিটি মডিউলের চ্যানেলগুলি একক শেষ বা ডিফারেনশিয়াল ইনপুটগুলিতে তারযুক্ত হতে পারে।

এই মডিউলটিতে ইনপুট সিগন্যালগুলির সাথে সংযোগের জন্য একটি অপসারণযোগ্য টার্মিনাল ব্লক রয়েছে এবং পুনরায় তারের প্রয়োজন ছাড়াই মডিউলটি সহজেই প্রতিস্থাপন করা যায়।ইনপুট সিগন্যাল টাইপ নির্বাচন এমবেডেড ডিআইপি সুইচ ব্যবহার করে সম্পন্ন করা হয়.
