7MF1566-3AB00-1AA1 প্রেসার ট্রান্সমিটার RO 1CB গ্রুপ CSA সার্টিফিকেশন

7MF1566-3AB00-1AA1 সিমেন্স চাপ ট্রান্সমিটার

টিগ্যাস, তরল ও বাষ্পের চাপ পরিমাপের জন্য P210 সিরিজের চাপ ট্রান্সমিটার ব্যবহার করা হয়।
স্টেইনলেস স্টীল পরিমাপ সেল
পরিমাপ পরিসীমা ১০০ থেকে ৬০০ এমবিআর
নিম্ন চাপ অ্যাপ্লিকেশন জন্য উপযুক্ত

7MF1566-3AB00-1AA1 সিমেন্স চাপ ট্রান্সমিটার সুবিধা

উচ্চ পরিমাপ নির্ভুলতা
স্টেইনলেস স্টীল হাউজিং
উচ্চ চাপ লোড প্রতিরোধের
ক্ষয়কারী এবং অ ক্ষয়কারী মাধ্যম পরিমাপের জন্য
গ্যাস, তরল ও বাষ্পের চাপ পরিমাপের জন্য
কম্প্যাক্ট ডিজাইন
অ্যাপ্লিকেশন
চাপ পরিমাপের জন্য P210 সিরিজের চাপ ট্রান্সমিটারগুলি নিম্নলিখিত শিল্প খাতে ব্যবহৃত হয়ঃ
যান্ত্রিক প্রকৌশল
জাহাজ নির্মাণ
পাওয়ার ইঞ্জিনিয়ারিং
রাসায়নিক শিল্প
পানি সরবরাহ

ডিজাইন

বিস্ফোরণ প্রতিরোধী নকশা
চাপ ট্রান্সমিটারটি একটি স্টেইনলেস স্টীল হাউজে ডায়াফ্রাগম সহ একটি সিলিকন চাপ পরিমাপ উপাদান নিয়ে গঠিত।

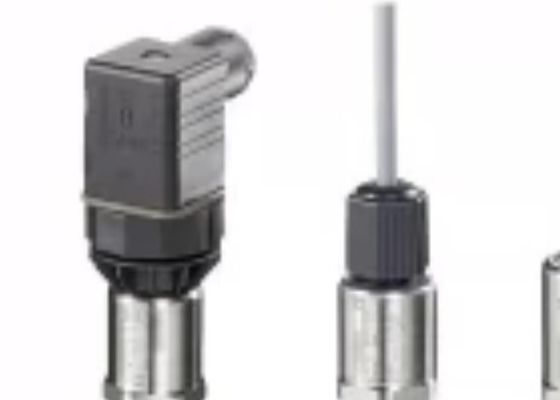

চাপ ট্রান্সমিটার EN 175301-803-A (IP65) অনুযায়ী বৈদ্যুতিক সংযোগ, বৃত্তাকার প্লাগ সংযোগকারী M12 (IP67), ক্যাবল সংযোগ (IP67) উপলব্ধ।
EN 175301-803-A (IP65) অনুযায়ী বৈদ্যুতিক সংযোগ, বৃত্তাকার প্লাগ সংযোগকারী M12 (IP67), ক্যাবল সংযোগ (IP67) বা দ্রুত থ্রেডযুক্ত ক্যাবল সংযোগ (IP67) ব্যবহার করা যেতে পারে।
আউটপুট সিগন্যাল ৪...২০ এমএ বা ০...১০ ভোল্ট।
বিস্ফোরণ প্রতিরোধী নকশা
চাপ ট্রান্সমিটারটি একটি স্টেইনলেস স্টীল হাউজে ডায়াফ্রাগম সহ একটি সিলিকন চাপ পরিমাপ উপাদান নিয়ে গঠিত।
চাপ ট্রান্সমিটারটি EN 175301-১ অনুযায়ী পরিচালিত হতে পারে। EN 175301-803-A (IP65) অনুযায়ী বৈদ্যুতিক সংযোগ বা বৃত্তাকার প্লাগ সংযোগকারী M12 (IP67) ব্যবহার করা যেতে পারে।
বৈদ্যুতিক সংযোগ পাওয়া যায়. আউটপুট সংকেত 4...20 mA.

কার্যাবলী
গ্যাস, তরল ও বাষ্পের চাপ ও মাত্রা পরিমাপের জন্য চাপ ট্রান্সমিটার।

অপারেটিং মোড

SITRANS P210 চাপ ট্রান্সমিটার (7MF1566-...) ফাংশন
স্টেইনলেস স্টীল পরিমাপ উপাদান একটি পাতলা ফিল্ম প্রতিরোধক সেতু আছে, এবং অপারেটিং চাপ একটি স্টেইনলেস স্টীল diaphragm মাধ্যমে প্রেরণ করা হয়
কাজের চাপটি স্টেইনলেস স্টিলের ডায়াফ্রামের মাধ্যমে প্রেরণ করা হয়।
পরিমাপ উপাদানের আউটপুট ভোল্টেজটি প্রাক-বৃহত্তর দ্বারা 4 থেকে 20 এমএ বা 0 থেকে 10 ভোল্টের আউটপুট ভোল্টেজে রূপান্তরিত হয়।
আউটপুট ভোল্টেজটি প্রাক-বর্ধক দ্বারা 4...20 mA এর আউটপুট বর্তমান বা 0...10 V DC এর আউটপুট ভোল্টেজে রূপান্তরিত হয়।
আউটপুট বর্তমানের রৈখিকতা ইনপুট চাপের সমানুপাতিক।
নির্বাচন এবং আদেশের তথ্য ---- 7ML1566
নিম্ন চাপ পরিমাপের জন্য SITRANS P210 সিরিজের চাপ ট্রান্সমিটার
নির্ভুলতা ০.২৫% (সাধারণ)
সংযুক্ত অংশগুলির উপাদানঃ স্টেইনলেস স্টিল + সিলিং উপাদান
অ-ফ্লুইডাইজড অংশের উপাদানঃ স্টেইনলেস স্টিল
