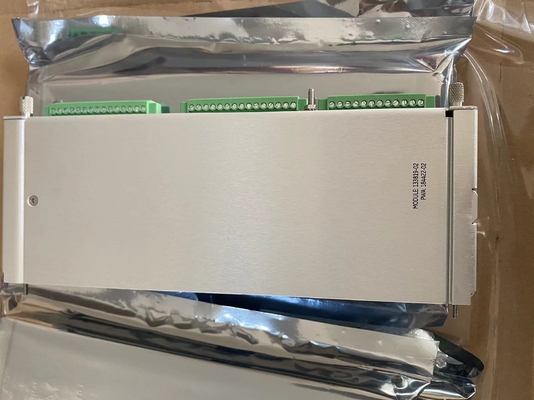

3500/61 133819-02 - RTD/TC TEMP I/O MODULE

স্পেসিফিকেশন

পার্ট নম্বরঃ ১৩৩৮১৯-০২
নির্মাতাঃ বেন্টলি নেভাদা
সিরিজঃ ৩৫০০
পণ্যের ধরনঃ RTD/TC Temp I/O মডিউল
উপলব্ধতাঃ স্টক
উত্পাদন দেশ: মার্কিন যুক্তরাষ্ট্র

১৩৩৮১৯-০২ হল জেনারেল ইলেকট্রিক দ্বারা তৈরি একটি আরটিডি/টিসি টেম্প আই/ও মডিউল।এটি একটি 3500/61 RTD/TC নন-আইসোলেটেড I/O মডিউল যার অভ্যন্তরীণ টার্মিনেশন রয়েছে।সিস্টেম তাপমাত্রা পর্যবেক্ষণ ফাংশন এবং উভয় ResistanceTemperature ডিটেক্টর এবং Thermocouple তাপমাত্রা ইনপুট গ্রহণসিস্টেম মডিউল এই ইনপুটগুলিকে কন্ডিশন করে। তারা ব্যবহারকারীর প্রোগ্রামযোগ্য অ্যালার্ম সেটপয়েন্টগুলির সাথে তাদের তুলনা করে।

133819-02 কার্যকরী বর্ণনা

• থার্মোকপল (টিসি) এবং রেসিস্ট্যান্স তাপমাত্রা ডিটেক্টর (আরটিডি) তাপমাত্রা ইনপুট উভয়ই জিই / বেন্টলি নেভাদা 3500/60 এবং 3500/61 সিরিজ তাপমাত্রা মনিটর মডিউল দ্বারা সমর্থিত,যা তাপমাত্রা পর্যবেক্ষণের ছয়টি চ্যানেল সরবরাহ করেএই ইনপুটগুলি মডিউলগুলির দ্বারা ব্যবহারকারী-প্রোগ্রামযোগ্য অ্যালার্ম সেটপয়েন্টগুলির সাথে শর্তসাপেক্ষভাবে তুলনা করা হয়।3500/60 এবং 3500/61 এর মধ্যে একমাত্র পার্থক্য হ'ল এর ছয়টি চ্যানেলের জন্য রেকর্ডার আউটপুট রয়েছে, যেখানে প্রথমটি নয়।
• ৩৫০০ র্যাক কনফিগারেশন সফটওয়্যার ব্যবহার করে ব্যবহারকারী RTD বা TC তাপমাত্রা রিডিং করার জন্য মডিউলগুলি কনফিগার করে।বেশ কয়েকটি I/O মডিউল রয়েছে যা RTD/TC নন-আইসোলেটেড বা TC আইসোলেটেডRTD/TC এর অ-বিচ্ছিন্ন সংস্করণটি TC, RTD বা TC এবং RTD এর সমন্বয় হতে পারে এমন ইনপুট গ্রহণ করতে কনফিগার করা যেতে পারে।বাইরের হস্তক্ষেপের বিরুদ্ধে সুরক্ষার জন্য টিসি বিচ্ছিন্ন সংস্করণটি 250 ভিডিসির চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা সরবরাহ করে.
• ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) সেটআপে ব্যবহারের সময় তাপমাত্রা মনিটরগুলিকে একে অপরের পাশে তিনজনের দলে ইনস্টল করা উচিত।সঠিকতা নিশ্চিত করতে এবং একক পয়েন্ট ব্যর্থতা প্রতিরোধ করার জন্য সিস্টেমটি দুটি ভিন্ন ভোট পদ্ধতি ব্যবহার করে যখন এই ভাবে সেট আপ করা হয়.

133819-02 বৈশিষ্ট্য

• যদি 3500 সিস্টেমটি +35C এর উপরে পরিবেষ্টিত তাপমাত্রার পরিবেশে কাজ করে,আইসোলেটেড থার্মোকপল I/O মডিউল (-03 বা -04 I/O অর্ডার বিকল্প) ব্যবহার করলে উপলব্ধ পূর্ণ স্কেল পরিসীমা হ্রাস পাবে.
• পরিসীমাটি -76F থেকে +1832F, বা -60C থেকে +1000C পর্যন্ত হ্রাস করা হবে। এই পরিস্থিতিতে সিস্টেম কার্যকরভাবে কাজ করবে না, তাই এটি এই সেটিংগুলির সাথে কাজ করার জন্য সেট করা উচিত নয়।র্যাক কনফিগারেশন সফটওয়্যার ব্যবহারকারী -100C পর্যন্ত একটি চ্যানেল কনফিগার করতে পারবেন

পণ্যের বৈশিষ্ট্য

• 6 তাপমাত্রা পর্যবেক্ষণ চ্যানেল
• তাপমাত্রা ইনপুটঃ প্রতিটি চ্যানেলের (3500/61) প্রতিরোধ তাপমাত্রা ডিটেক্টর (RTD) এবং থার্মোকপল (TC) রেকর্ডার আউটপুট
• RTD/TC Non-Isolated বা TC Isolated সংস্করণ
