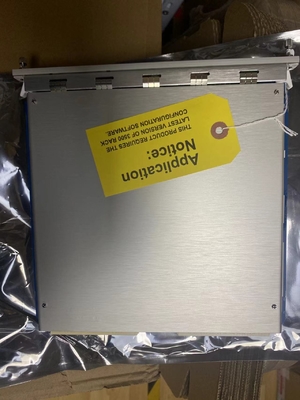

বেন্টলি নেভাদা ৩৫০০/৩২ ১৪৯৯৮৬-০২ রিপেয়ার ৪ চ্যানেল রিলে কন্ট্রোল মডিউল

বর্ণনাঃ

বেন্টলি নেভাদা 3500/32M১৪৯৯৮৬-২4-চ্যানেল রিলে মডিউল একটি পূর্ণ উচ্চতা মডিউল যা চারটি রিলে আউটপুট সরবরাহ করে। এই মডিউলগুলি ট্রানজিয়েন্ট ডেটা ইন্টারফেস মডিউলের ডানদিকে যে কোনও উপলব্ধ স্লটে স্থাপন করা যেতে পারে।4-চ্যানেল রিলে মডিউল প্রতিটি রিলে আউটপুট স্বাধীনভাবে ভোট লজিক সঞ্চালন প্রোগ্রাম করা যেতে পারে. উপরন্তু, প্রতিটি রিলে অ্যালার্ম ড্রাইভ লজিক অন্তর্ভুক্ত.

অ্যালার্ম ড্রাইভ লজিকের প্রোগ্রামিং AND এবং OR লজিক ব্যবহার করে এবং অ্যালার্মিং ইনপুট যেমন অ্যালার্ম এবং বিপদ অবস্থা, না-ওকে সংকেত,অথবা র্যাকের যেকোনো মনিটর চ্যানেল বা মনিটর চ্যানেলের সমন্বয় থেকে পৃথক পিপিএল. আপনি 3500 র্যাক কনফিগারেশন সফটওয়্যার ব্যবহার করে আপনার নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজন অনুসারে এই অ্যালার্ম ড্রাইভ কাস্টমাইজ করতে পারেন.

স্পেসিফিকেশনঃ

ইনপুটঃ

• বিদ্যুৎ খরচঃ 5.8 ওয়াট

আউটপুটঃ

• ঠিক আছে LED: মডিউলটি সঠিকভাবে কাজ করার সময় আলোকিত হয়।
• TX/RX LED: এই মডিউল এবং র্যাকের অন্যান্য মডিউলগুলির মধ্যে সঠিক যোগাযোগ নির্দেশ করার জন্য ফ্ল্যাশ করে।
• CH এলার্ম LED: রিলে চ্যানেলটি এলার্ম অবস্থায় রয়েছে তা নির্দেশ করে।

রিলে:

• প্রকারঃ এক-পোল, ডাবল-থ্রো (এসপিডিটি) রিলে
• পরিবেশগত সিলিংঃ ইপোক্সি সিলিং
• আর্ক দমনকারীঃ 250 Vrms, স্ট্যান্ডার্ড হিসাবে ইনস্টল করা
• যোগাযোগ জীবনঃ 100,000 চক্র @ 5 এ, 24 ভিডিসি বা 240 ভ্যাক
• অপারেশনঃ চারটি চ্যানেলের প্রতিটি রিলে সাধারণত ডি-এনার্জিযুক্ত বা স্বাভাবিকভাবে এনার্জিযুক্ত জন্য সুইচ নির্বাচনযোগ্য।

পরিবেশগত সীমাবদ্ধতাঃ

• অপারেটিং তাপমাত্রাঃ -30 °C থেকে +65 °C (-22 °F থেকে +150 °F)
• সঞ্চয় তাপমাত্রাঃ -40 °C থেকে +85 °C (-40 °F থেকে +185 °F)
• আর্দ্রতাঃ ৯৫%, ঘনীভবনহীন

শারীরিক বৈশিষ্ট্যঃ প্রধান মডিউলঃ

• মাত্রা (উচ্চতা x প্রস্থ x গভীরতা): 241 মিমি x 24.4 মিমি x 242 মিমি (9.50 ইঞ্চি x 0.96 ইঞ্চি x 9.52 ইঞ্চি)
• ওজনঃ ০.৭ কেজি (১.৬ পাউন্ড)

I/O মডিউল:

• মাত্রা (উচ্চতা x প্রস্থ x গভীরতা): 241 মিমি x 24.4 মিমি x 99.1 মিমি (9.50 ইঞ্চি x 0.96 ইঞ্চি x 3.90 ইঞ্চি) ।
• ওজনঃ ০.৪ কেজি (১.০ পাউন্ড)

র্যাক স্পেসের প্রয়োজনীয়তাঃ

• প্রধান মডিউল: 1 পূর্ণ উচ্চতা সামনের স্লট.
• I/O মডিউলঃ 1 পূর্ণ উচ্চতা পিছন স্লট।

স্ট্যান্ডার্ড সিস্টেমের জন্য যোগাযোগের রেটিংঃ স্ট্যান্ডার্ড রিলেঃ

• ন্যূনতম সুইচড বর্তমানঃ 100 mA @ 12 Vdc
• ডিসি স্পেসিফিকেশন (রেসিসিভ লোড):
  • সর্বাধিক স্যুইচ করা বর্তমানঃ ২ এ @ ০ ভোল্ট থেকে ৩০ ভিডিসি
  • 0.75 এ @ 48 ভিডিসি
  • 0.২ এ @ ১২৫ ভিডিসি
• সর্বাধিক সুইচিং ভোল্টেজঃ 125 ভিডিসি
• এসি স্পেসিফিকেশন (রেসিসিভ লোড):
  • সর্বাধিক সুইচিং ভোল্টেজঃ 250 ভ্যাক্ট
  • সর্বাধিক স্যুইচ করা বর্তমানঃ ২ এ
  • সর্বাধিক স্যুইচ করা শক্তিঃ 450 VA
