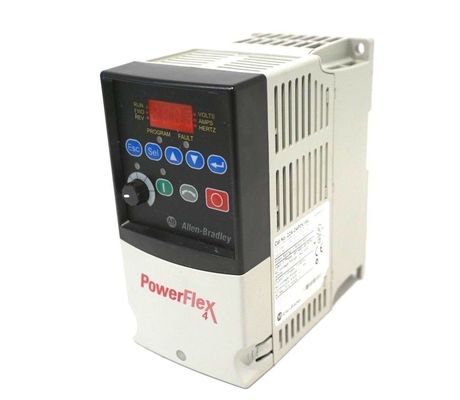

পাওয়ারফ্লেক্স 4 ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ 22A-D4P0N104

ফ্রিকোয়েন্সি টলারেন্স:
ডিসপ্লেসমেন্ট পাওয়ার ফ্যাক্টর:
সর্বোচ্চ শর্ট সার্কিট রেটিং:
১২০V, ২০০…২৪০V, ৩৮০…৪৮০V, ৪৬০…৬০০V: ±১০%

৪৮…৬৩ Hz
০.৯৮ পুরো গতি পরিসীমা জুড়ে
১০০,০০০ অ্যাম্পিয়ার সিমেট্রিক্যাল
কন্ট্রোল ইনপুট

SRC (সোর্স) মোড:
SNK (সিঙ্ক) মোড:
অ্যানালগ
৪…২০ mA অ্যানালগ:
০…১০V DC অ্যানালগ:
এক্সটার্নাল পট:
ইনপুট কারেন্ট = ৬ mA

১৮…২৪V = অন, ০…৬V = অফ
০…৬V = অন, ১৮…২৪V = অফ
২৫০ ওহম ইনপুট ইম্পিডেন্স
১০০k ওহম ইনপুট ইম্পিডেন্স
১…১০k ওহম, ২ ওয়াট ন্যূনতম
কন্ট্রোল আউটপুট – প্রোগ্রামযোগ্য

আউটপুট
(ফর্ম সি রিলে)
রেজিস্টিভ রেটিং

অপ্টো আউটপুট:
অ্যানালগ আউটপুট:
ইন্ডাক্টিভ রেটিং
অপ্টো আউটপুট:
অ্যানালগ আউটপুট:
৩.০A ৩০V DC তে, ৩.০A ১২৫V AC তে, ৩.০A ২৪০V AC তে

৩০V DC, ৫০ mA
১০-বিট, ০…১০V, ১k ওহম ন্যূনতম
০.৫A ৩০V DC তে, ০.৫A ১২৫V AC তে, ০.৫A ২৪০V AC তে
নন-ইন্ডাক্টিভ
১০ বিট, ৪…২০ mA, ৫২৫ ওহম সর্বোচ্চ
ফিউজ এবং সার্কিট ব্রেকার

প্রস্তাবিত সার্কিট ব্রেকার:
UL ক্লাস J, CC, T বা টাইপ BS88; ৬০০V (৫৫০V) বা সমতুল্য।

HMCP সার্কিট ব্রেকার বা সমতুল্য।
সুরক্ষামূলক বৈশিষ্ট্য


ওভারকারেন্ট:
কন্ট্রোল রাইড থ্রু:
ফল্টলেস পাওয়ার রাইড থ্রু:
I² t ওভারলোড সুরক্ষা, ৬০ সেকেন্ডের জন্য ১৫০%, ৩ সেকেন্ডের জন্য ২০০% (ক্লাস ১০ সুরক্ষা প্রদান করে)

২০০% হার্ডওয়্যার সীমা, ৩০০% তাৎক্ষণিক ফল্ট
ন্যূনতম রাইড থ্রু ০.৫ সেকেন্ড – সাধারণ মান ২ সেকেন্ড
১০০ মিলিসেকেন্ড
ডাইনামিক ব্রেকিং


পরিবেশ

স্টোরেজ তাপমাত্রা:
বায়ুমণ্ডল:
আপেক্ষিক আর্দ্রতা:
শক (অপারেটিং):
কম্পন (অপারেটিং):
১০০০ মিটার (৩৩০০ ফুট) সর্বোচ্চ ডিরেটিং ছাড়াই

–৪০ থেকে ৮৫ ডিগ্রি সেলসিয়াস (–৪০ থেকে ১৮৫ ডিগ্রি ফারেনহাইট)
গুরুত্বপূর্ণ:
ড্রাইভটি এমন কোনও এলাকায় ইনস্টল করা উচিত নয় যেখানে পরিবেষ্টিত বায়ুমণ্ডলে উদ্বায়ী বা ক্ষয়কারী গ্যাস, বাষ্প বা ধুলো থাকে। যদি ড্রাইভটি কিছু সময়ের জন্য ইনস্টল করা না হয়, তবে এটি অবশ্যই
এমন একটি এলাকায় সংরক্ষণ করতে হবে যেখানে এটি ক্ষয়কারী বায়ুমণ্ডলের সংস্পর্শে আসবে না।
০ থেকে ৯৫% নন-কনডেনসিং
১৫G পিক ১১ মিলিসেকেন্ড সময়কালের জন্য (±১.০ms)
১G পিক, ৫ থেকে ২০০০ Hz
নিয়ন্ত্রণ

গতি নিয়ন্ত্রণ:
স্টপ মোড:
অ্যাক্সেল/ডিসেল:
বিরতিহীন ওভারলোড:
ইলেকট্রনিক মোটর ওভারলোড সুরক্ষা:
ডিজিটাল ইনপুট: সেট আউটপুট ফ্রিকোয়েন্সির ±০.০৫% এর মধ্যে।


অ্যানালগ ইনপুট: সর্বোচ্চ আউটপুট ফ্রিকোয়েন্সির ০.৫% এর মধ্যে।
অ্যানালগ আউটপুট: পূর্ণ স্কেলের ±২%, ১০-বিট রেজোলিউশন।
স্লিপ কম্পেনসেশন সহ ওপেন লুপ: ৪০:১ গতি পরিসীমা জুড়ে বেস গতির ±২%। বেস গতির ১%
৬০:১ গতি পরিসীমা জুড়ে।
একাধিক প্রোগ্রামযোগ্য স্টপ মোড সহ - র‌্যাম্প, কোস্ট, ডিসি-ব্রেক, র‌্যাম্প-টু-হোল্ড এবং এস কার্ভ।
দুটি স্বাধীনভাবে প্রোগ্রামযোগ্য অ্যাক্সেল এবং ডিসেল সময়। প্রতিটি সময় ০…৬০০ থেকে প্রোগ্রাম করা যেতে পারে
০.১ সেকেন্ডের increments এ সেকেন্ড।
১ মিনিট পর্যন্ত ১৫০% ওভারলোড ক্ষমতা, ৩ সেকেন্ড পর্যন্ত ২০০% ওভারলোড ক্ষমতা।
NEC আর্টিকেল ৪৩০ অনুযায়ী ক্লাস ১০ মোটর ওভারলোড সুরক্ষা এবং মোটর ওভার-তাপমাত্রা
সুরক্ষা NEC আর্টিকেল ৪৩০.১২৬ (A) (২) অনুযায়ী। UL ৫০৮C ফাইল ২৯৫৭২।
বৈশিষ্ট্য
