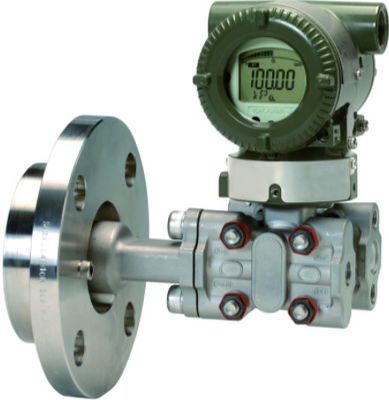

EJA210E-JMS4G Yokogawa ফ্ল্যাঞ্জ মাউন্ট ডিফারেনশিয়াল চাপ ট্রান্সমিটার

EJA210E-JMS4G Yokogawa ফ্ল্যাঞ্জ মাউন্ট ডিফারেনশিয়াল চাপ ট্রান্সমিটার

পণ্যের সুবিধা:

1

2

3

4

5

6

প্রোডাক্ট অ্যাপ্লিকেশনঃ

1

2

3

4

5

পণ্যের বর্ণনাঃ

1

2

3

4

5

পণ্যের বৈশিষ্ট্যঃ

• নির্মাতাঃ ইয়োকোগাওয়া

• পণ্য নং : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• পণ্যের ধরনঃ EJA210E ফ্ল্যাঞ্জ মাউন্ট ডিফারেনশিয়াল চাপ ট্রান্সমিটার

• আউটপুট সিগন্যালঃ ডিজিটাল যোগাযোগের সাথে J = 4 থেকে 20 mA DC (HART 5/HART 7 প্রোটোকল)

• পরিমাপ স্প্যান (ক্যাপসুল): M = 1 থেকে 100kPa (4 থেকে 400 inH2O)

• নিম্ন চাপ পার্শ্বযুক্ত ভিজা অংশ উপাদান : S = কভার ফ্ল্যাঞ্জ এবং প্রক্রিয়া সংযোগকারী ASTM CF-8M,ক্যাপসুল Hastelloy C-276 (ডায়াফ্রাম),F316L SST, 316L SST (অন্যান্য),ক্যাপসুল গ্যাসকেট Teflon-coated 316L SST,ড্রেন/ভেন্ট প্লাগ 316 এসএসটি

• প্রসেস সংযোগঃ 4 = 1/2 এনপিটি মহিলা প্রসেস সংযোগকারী সহ

• কভারফ্ল্যাঞ্জ বোল্ট এবং বাদামের উপাদানঃ G = 316L SST

• ইনস্টলেশন : 9 = অনুভূমিক পাইপ টাইপ এবং বাম দিকে উচ্চ চাপ

• এম্প্লিফায়ার হাউজিং: 1 = কাস্ট অ্যালুমিনিয়াম খাদ

• বৈদ্যুতিক সংযোগঃ 7 = 1/2 এনপিটি মহিলা, অন্ধ প্লাগ সহ দুটি বৈদ্যুতিক সংযোগ

• ইন্টিগ্রেটেড ইন্ডিকেটর: ডি = ডিজিটাল ইন্ডিকেটর

• N = সর্বদা N

• প্রসেস সংযোগ শৈলীঃ W = ফ্লাশ টাইপ

• ফ্ল্যাঞ্জ রেটিংঃ A1 = ANSI ক্লাস 150

• ফ্ল্যাঞ্জের আকারঃ ৩ = ৩ ইঞ্চি (৮০ মিমি)

• ফ্ল্যাঞ্জের উপাদানঃ C = 316 SST

• গ্যাসেটের যোগাযোগের পৃষ্ঠঃ ২ = সমতল (কোনও সারি নেই)

• ভিজা অংশ উপাদান (উচ্চ চাপ পাশ): HW = 316L SST# ডায়াফ্রাম, 316 SST# অন্যান্য

• ফ্লাশিং সংযোগ রিংঃ 0 = কোনটিই নেই

• এক্সটেনশনঃ 0 = কোনটিই নেই

• ভরাট তরলঃ বি = সাধারণ ব্যবহারের জন্য (সিলিকন তেল), ₹40 থেকে 120°C প্রক্রিয়া তাপমাত্রা, ₹40 থেকে 85°C পরিবেষ্টিত তাপমাত্রা।

• ক্যালিব্রেশন ইউনিটঃ D4 = M ক্যালিব্রেশন (kgf/cm2 ইউনিট)

• Teflon film: TF1 = FEP দ্বারা আঠালো প্রক্রিয়া তরল থেকে Teflon ফিল্ম সংযুক্ত। অপারেশন পরিসীমাঃ 20 থেকে 150 °C, 0 থেকে 2 এমপিএ (ভ্যাকুয়াম সার্ভিসের জন্য প্রযোজ্য নয়) ।

• উপাদান শংসাপত্র : M1W = ফ্লাশ টাইপের জন্য, উচ্চ চাপের দিকঃ প্রক্রিয়া ফ্ল্যাঞ্জ, ব্লক, নিম্ন চাপের দিকঃ কভার ফ্ল্যাঞ্জ, প্রক্রিয়া সংযোগকারী

• চাপ পরীক্ষা / ফুটো পরীক্ষার শংসাপত্রঃ T52 = ANSI/JPI ক্লাস 150 3 MPa (430 psi)

• ক্যাবলযুক্ত ট্যাগ প্লেটঃ N4 = 316 এসএসটি ট্যাগ প্লেট ট্রান্সমিটারে ক্যাবলযুক্ত

• ওজনঃ ৮.৩ কেজি

• জাহাজের ওজনঃ ১১ কেজি
