FMU30 E&H ইনস্ট্রুমেন্ট

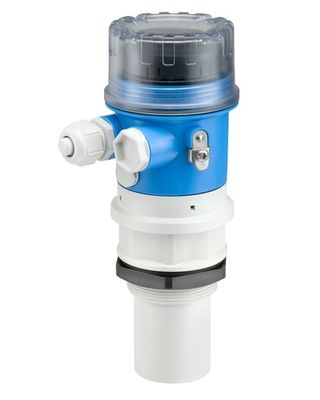

এন্ড্রেস+হাউজার আল্ট্রাসোনিক পরিমাপ ফ্লাইটের সময় প্রোসোনিক FMU30-AAHEABGHF

বর্ণনাঃ

নির্মাতা: এন্ড্রেস+হাউজার

পণ্য নং : FMU30-AAHEABGHF

পণ্যের ধরনঃ প্রোসোনিক টি FMU30 আল্ট্রাসোনিক পরিমাপ

এএ - অনুমোদনঃ বিপজ্জনক অঞ্চল নয়

H - ডিসপ্লে অপারেটিংঃ সাইটে এনভেলপ বক্ররেখা প্রদর্শন; বোতাম টিপুন

ই - বৈদ্যুতিক সংযোগঃ গ্র্যান্ড এম 20, আইপি 68

AB - সেন্সর; সর্বোচ্চ পরিসীমা; ব্লকিং দূরত্বঃ 2"; 8m তরল/3.5m শক্ত; 0.35m

GHF - প্রসেস সংযোগঃ থ্রেড ISO228 G2, PP

পরিবেশে তাপমাত্রাঃ -২০ °C থেকে +৬০ °C (-৪ °F থেকে ১৪০ °F)

সংরক্ষণের তাপমাত্রাঃ -40 °C থেকে +80 °C (-40 °F থেকে 176 °F)

ওজনঃ ০.৮ কেজি

জাহাজের ওজনঃ ২ কেজি

অতিরিক্ত তথ্য:

অ্যাপ্লিকেশনগুলির পরিসীমাটি নিকাশী জল চিকিত্সা প্ল্যান্ট এবং প্রক্রিয়া জল ট্যাঙ্কগুলিতে নজরদারি স্তর থেকে লোডিং, স্টোরেজ এবং বাফার ট্যাঙ্কগুলির জন্য অ্যাপ্লিকেশনগুলিতে প্রসারিত।FMU30 অতিস্বনক সেন্সর প্রমাণিত সফটওয়্যার অ্যালগরিদম এবং সব সতর্কতা এবং অ্যালার্ম বার্তা চার লাইন প্লেইন টেক্সট প্রদর্শন এবং সমস্যার দ্রুত প্রতিকার গ্যারান্টি প্রদর্শিত হয়. এনভেলপ কার্ভটি প্রদর্শনেও প্রদর্শিত হতে পারে। যেহেতু বিশ্লেষণের ফলাফলগুলি সরাসরি সাইটে প্রদর্শিত হয়, তাই এটি দ্রুত এবং সঠিক ত্রুটি নির্ণয় নিশ্চিত করে।

এক নজরে স্পেক্স

সঠিকতা
+/- ৩ মিমি বা +/- ০.২% সেট পরিমাপ পরিসীমা

প্রক্রিয়া তাপমাত্রা
-২০ ডিগ্রি সেলসিয়াস... ৬০ ডিগ্রি সেলসিয়াস
(-4 ডিগ্রি ফারেনহাইট... 140 ডিগ্রি ফারেনহাইট)

প্রক্রিয়া চাপ পরম / সর্বোচ্চ অতিরিক্ত চাপ সীমা
0. 7 বার... 3 বার abs
(১০ পিএসআই... ৪৪ পিএসআই)

সর্বোচ্চ পরিমাপ দূরত্ব
সেন্সর 1-1/2": 2 মি (6.6 ফুট)
সেন্সর ২": ৩.৫ মিটার (১১ ফুট)

প্রধান ভিজা অংশ
পিপি/ইপিডিএম

সুবিধা

দ্রুত এবং সহজচার লাইন সরল পাঠ্য প্রদর্শন সহ মেনু-নির্দেশিত সাইট অপারেশন মাধ্যমে কমিশনিং, 7 টি ভাষা নির্বাচনযোগ্য

সহজ রোগ নির্ণয়ের জন্য সাইটে প্রদর্শিত কনভোলপ বক্ররেখা

পরিমাপকৃত মানকে দৈর্ঘ্য, আয়তন বা প্রবাহের হারের যেকোনো ইউনিটে রূপান্তর করার জন্য লিনিয়ারাইজেশন ফাংশন (৩২ পয়েন্ট পর্যন্ত)

যোগাযোগবিহীন পরিমাপ পদ্ধতি সার্ভিস প্রয়োজনীয়তা কমিয়ে দেয়

গ্রিড G 11⁄2 বা 11⁄2 NPT থেকে উপরে ইনস্টল করা সম্ভব

তাপমাত্রার উপর নির্ভরশীল শব্দ গতির স্বয়ংক্রিয় সংশোধন জন্য ইন্টিগ্রেটেড তাপমাত্রা সেন্সর

কম দেখান

প্রয়োগের ক্ষেত্র

ক্রমাগত যোগাযোগহীন স্তর এবং প্রবাহ পরিমাপের জন্য দুটি তারের যন্ত্র।

প্রসেস সংযোগঃ থ্রেড

তাপমাত্রাঃ -২০ থেকে +৬০°C (-4 থেকে +১৪০°F)

চাপঃ +0.7 থেকে +3bar (+10 থেকে +44psi)

সর্বাধিক পরিমাপ দূরত্বঃ
সেন্সর ১.৫" তরল পদার্থের জন্য ৫ মিটার (১৬ ফুট) এবং বাল্ক সলিড পদার্থের জন্য ২ মিটার (৬ ফুট)
তরল পদার্থের জন্য ২ মিটার (২৬ ফুট) এবং বাল্ক সলিড পদার্থের জন্য ৩.৫ মিটার (১১ ফুট) সেন্সর

ব্লকিং দূরত্বঃ
সেন্সর ১.৫ ইঞ্চি ০.২৫ মিটার
সেন্সর 2" 0.35m (1.15ft)

আন্তর্জাতিক বিস্ফোরণ সুরক্ষা শংসাপত্র

কম দেখান

বৈশিষ্ট্য এবং বিশেষ উল্লেখ

অবিচ্ছিন্ন / শক্ত পদার্থ
পয়েন্ট লেভেল / সলিড
পয়েন্ট লেভেল / তরল
অবিচ্ছিন্ন / তরল
পরিমাপ নীতি
অতিস্বনক

বৈশিষ্ট্য / প্রয়োগ
কম্প্যাক্ট আল্ট্রাসোনিক ট্রান্সমিটার

সরবরাহ / যোগাযোগ
২-ডায়ার

সঠিকতা
+/- ৩ মিমি বা +/- ০.২% সেট পরিমাপ পরিসীমা

পরিবেশে তাপমাত্রা
-২০ ডিগ্রি সেলসিয়াস... ৬০ ডিগ্রি সেলসিয়াস

(-4 ডিগ্রি ফারেনহাইট... 140 ডিগ্রি ফারেনহাইট)

প্রক্রিয়া তাপমাত্রা
-২০ ডিগ্রি সেলসিয়াস... ৬০ ডিগ্রি সেলসিয়াস

(-4 ডিগ্রি ফারেনহাইট... 140 ডিগ্রি ফারেনহাইট)

প্রক্রিয়া চাপ পরম / সর্বোচ্চ অতিরিক্ত চাপ সীমা
0. 7 বার... 3 বার abs

(১০ পিএসআই... ৪৪ পিএসআই)

প্রধান ভিজা অংশ
পিপি/ইপিডিএম

প্রসেস সংযোগ
জি / এনপিটি 1 1/2 "

জি / এনপিটি ২ "

ব্লকিং দূরত্ব
সেন্সর ১.৫" ০.২৫ মিটার

সেন্সর ২ঃ ০.৩৫ মিটার

সর্বোচ্চ পরিমাপ দূরত্ব
সেন্সর 1-1/2": 2 মি (6.6 ফুট)

সেন্সর ২": ৩.৫ মিটার (১১ ফুট)

যোগাযোগ
4...২০ এমএ

সার্টিফিকেট / অনুমোদন
ATEX, CSA C/US, IEC Ex, NEPSI

বিকল্প
আনুষাঙ্গিকঃ

ইউএনআই ফ্ল্যাঞ্জ 2 "... 4 "

প্রয়োগের সীমা
পরিসীমা ডায়াগ্রাম লক্ষ্য করুন

সাধারণ মডেল:
