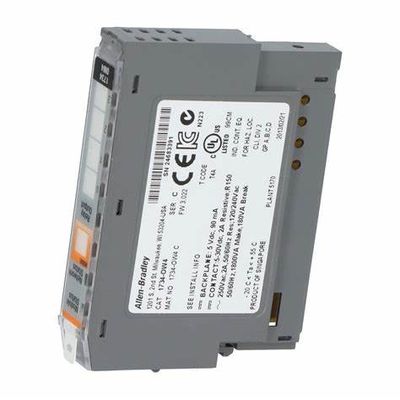

1734-OW4 ALLEN BRADLEY চার (4) একক মেরু সহ বিচ্ছিন্ন আউটপুট মডিউল

অ্যালেন-ব্র্যাডলি 1734-ওডাব্লু 4 একটি পয়েন্ট ও / আই মডিউল। এই মডিউলটি চার (4) সিঙ্গল পোল, সিঙ্গল থ্রো (এসপিএসটি) স্বাভাবিকভাবে খোলা (এনও) পরিচিতি সহ একটি বিচ্ছিন্ন আউটপুট মডিউল।এই যোগাযোগ আউটপুট ভোল্টেজ মুক্ত পরিচিতি এবং 5-30 VDC সঙ্গে কাজ সমর্থন হয়এটি একটি কমপ্যাক্ট এবং ছোট নকশা আছে, ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, ১৭৩৪-টিবিএস, ১৭৩৪-টপ, অথবা ১৭৩৪-টপস।

1734-OW4 যোগাযোগের আউটপুটগুলি 30 মিটারের প্রাথমিক যোগাযোগের প্রতিরোধের সাথে 26 এমএস এর ON থেকে OFF থেকে সিগন্যাল রূপান্তর বিলম্ব প্রদর্শন করে। এই ডিভাইসটি পরিচালনা করতে,এটা 80 mA POINTBus বর্তমান বরাদ্দ করা আবশ্যক যখন মডিউল এর শক্তি অপচয় 0 হয়.5 W এবং তাপীয় বিচ্ছিন্নতা 1.7 BTU/Hr।

১৭৩৪-ওডাব্লু৪ যেকোনো উপলব্ধ পয়েন্ট আই/ও যোগাযোগ অ্যাডাপ্টার যেমন ইথারনেট, কন্ট্রোলনেট এবং প্রোফিবাস অ্যাডাপ্টারকে সমর্থন করে।এই অ্যাডাপ্টারগুলি 1734-OW4 কে অংশীদার কন্ট্রোলার যেমন ControlLogix এবং CompactLogix থেকে কমান্ডগুলি গ্রহণ করতে এবং অটোমেশন ক্রমটি বাস্তবায়ন করতে সক্ষম করেঅতিরিক্তভাবে, এটি প্রয়োজনীয় I/O অর্জনের জন্য অন্য কোন পয়েন্ট I/O মডিউলগুলির সাথে মিশ্রিত করা যেতে পারে।

1734-OW4 এর অপারেটিং তাপমাত্রা -20...55 ডিগ্রি সেলসিয়াস (-4...131 ডিগ্রি ফারেনহাইট) এবং অপারেটিং তাপমাত্রা -40...85 ডিগ্রি সেলসিয়াস (-40...185 ডিগ্রি ফারেনহাইট) 5-95% এর আপেক্ষিক আর্দ্রতাঘনীভবনহীন.

অ্যালেন-ব্র্যাডলি 1734-OW4 POINT I/O 4 রিলে আউটপুট মডিউল একটি ইলেকট্রনিক মডিউল যা 4 টি খোলা ইলেক্ট্রোমেকানিক্যাল রিলে আউটপুট রয়েছে যা ON থেকে OFF পর্যন্ত 20ms আউটপুট বিলম্বের সময় রয়েছে।এটা 1 এর একটি সর্বোচ্চ অফ-স্টেট ফুটো বর্তমান আছে.2 mA @ 240V এসি একটি রক্তপাত প্রতিরোধক মাধ্যমে। 1734-OW4 একটি 0.5W শক্তি অপচয় সঙ্গে 1.7 BTU / ঘন্টা সমতুল্য তাপ অপচয় সঙ্গে 30m? এর একটি যোগাযোগ প্রতিরোধের আছে।এর পয়েন্ট বাস বর্তমান 5V ডিসি একটি ব্যাকপ্লেন শক্তি সঙ্গে 80mA হয়, এবং এটি 4 1734 বেস টার্মিনাল মডিউলগুলির মধ্যে যে কোনওটিতে ইনস্টল করা যেতে পারে।

1734-OW4 একটি DIN রেল উপর মাউন্ট করা হয় টার্মিনাল বেস স্ক্রু ব্যবহার করে বেস ব্লক দ্বারা নির্ধারিত হয়। এটি 2A এ 120-240V এসি এর একটি যোগাযোগ রেটিং আছে,এবং একটি বিচ্ছিন্নতা ভোল্টেজ 250V ক্ষেত্র এবং সিস্টেমের মধ্যে এবং যোগাযোগ সেট মধ্যে 2550V DC 60s জন্য পরীক্ষা1734-OW4 এর সর্বাধিক স্যুইচিং ফ্রিকোয়েন্সি 3 সেকেন্ডে 1 অপারেশন, এবং এটি লোড-নির্ভরশীল, 100,000-চক্রের লোড-নির্ভরশীল বৈদ্যুতিক যোগাযোগের জীবনকালের সাথে।এটি T4 এবং T4A তাপমাত্রা কোড দিয়ে চিহ্নিত করা হয়, এবং মডিউলটির একটি উন্মুক্ত স্টাইলের কেস টাইপ রয়েছে। এটিতে 0.25-2.5 মিমি 2 (22-14 এডাব্লুজি) সলিড এবং স্ট্র্যাংড তামার তারের সাথে একটি একক অন সিগন্যাল তারের বিভাগ রয়েছে যা 85 ডিগ্রি সেলসিয়াসে নামকরণ করা হয়েছে।1734-OW4 এর অপারেটিং তাপমাত্রা -20 থেকে 55 ডিগ্রি. C (-4 এবং 131 ডিগ্রি ফারেনহাইট) 5-95% অ-কন্ডেনসিং আর্দ্রতা। এটির 30G এর অপারেশন শক রেটিং এবং 5G (10-500Hz) এর কম্পন রয়েছে।প্রতিটি 1734-OW4 ডিজিটাল কন্টাক্ট মডিউল এর আউটপুট 240VDC RMS এ 2A এবং বর্তমান লোড-নির্ভরএটিতে ৪ টি এনও রিলে আউটপুট এবং ৮০ মিলিঅ্যাম্পের একটি পয়েন্টবাস বর্তমান রয়েছে যার সর্বোচ্চ পাওয়ার ডিসিপেশন ০.৫ ওয়াট।
